Герметичные НЧ вводы
Низкочастотные вводы предназначены для монтажа методом пайки в герметизированных блоках радиоэлектронной аппаратуры. Используются в цепях питания и НЧ сигналов.
Изделие включено в реестр российской промышленной продукции.
Изделие включено в реестр российской промышленной продукции.
технические характеристики

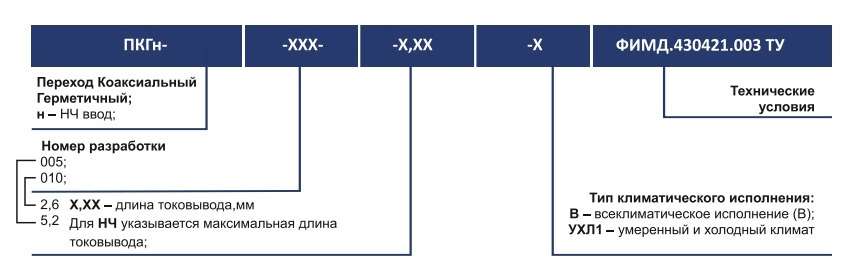

Структура условного обозначения
Технические характеристики
| Электрические характеристики | |
| Рабочее напряжение максимальное (амплитудное значение), В | 335 |
| Сопротивление изоляции в н.у., не менее, МОм | 5000 |
| Эксплуатационные характеристики | |
| Пониженное атмосферное давление, Па | 0,67⋅103 |
| Повышенное атмосферное давление, Па | 294480 |
| Натекание (герметичность), не более, м3⋅Па/с | 1,3⋅10-11 |
| Температура окружающей среды, ℃ | от -60 до +155 |
| Требования к ВВФ | по группе 1У ГОСТ РВ 20.39.414.1 |
| Гамма-процентная наработка до отказа при Y=95%, не менее, ч | 5000 |
| Минимальные срок службы, лет | 25 |
Подбор по фильтрам

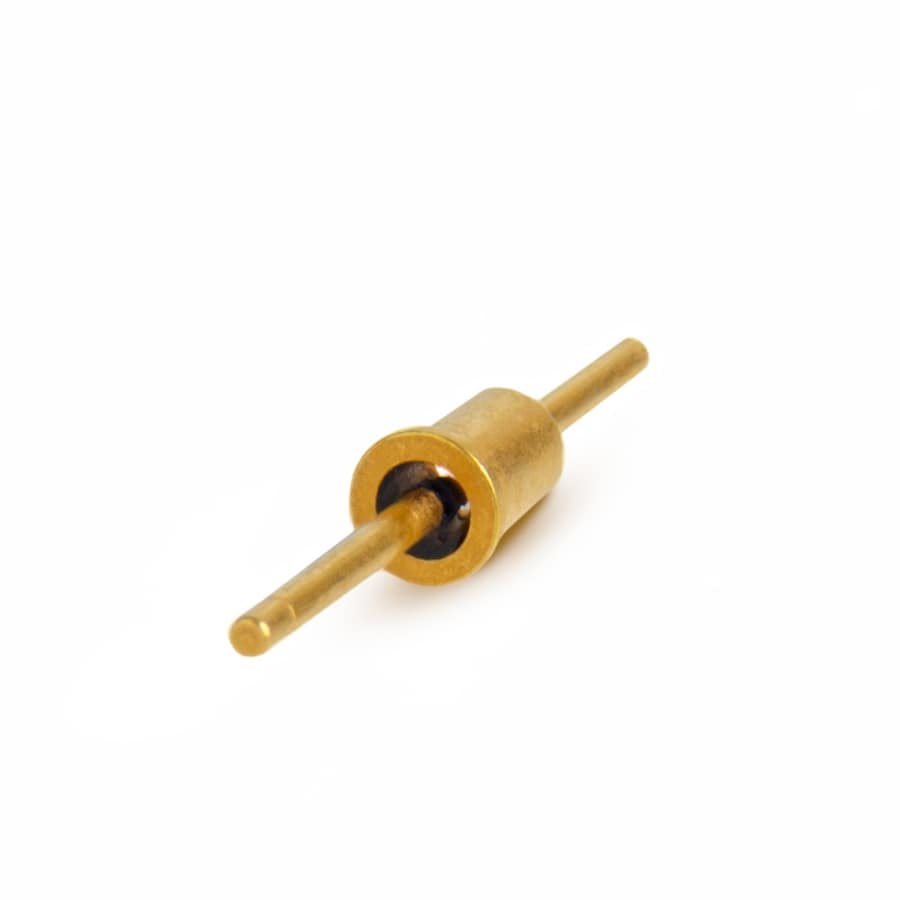

Переход ПКГн-005-5,20-В ФИМД.430421.003ТУ
Типоконструкция
переход
Длина токовывода, l, мм
5,20
Тип изделия
ПКГн
Способ монтажа
пайка
Материал покрытия
М1.Хим.Н3.Зл-Ко(99,5-99,9)3
Натекание (герм) не более, m3· Па · c-1
1,3 · 10-11
Герметичность
герметичные
Переход ПКГн-005-5,20-УХЛ1 ФИМД.430421.003ТУ
Типоконструкция
переход
Длина токовывода, l, мм
5,20
Тип изделия
ПКГн
Способ монтажа
пайка
Материал покрытия
М1.Хим.Н6
Натекание (герм) не более, m3· Па · c-1
1,3 · 10-11
Герметичность
герметичные

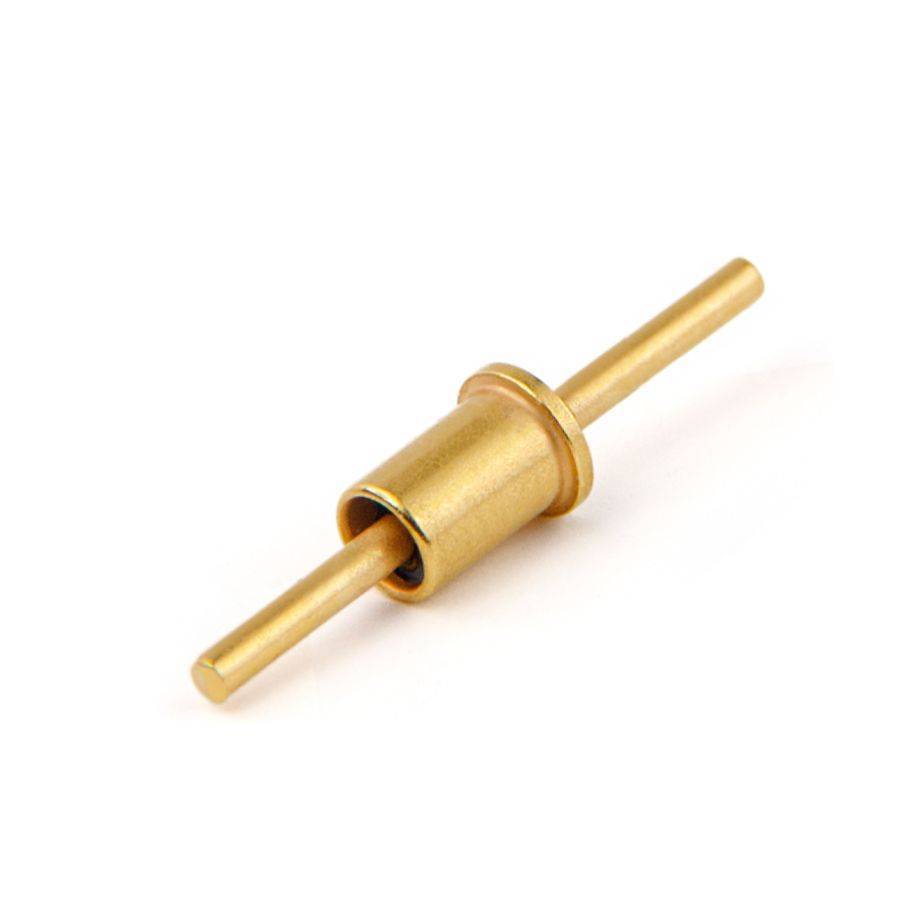

Переход ПКГн-010-2,6-В ФИМД.430421.003 ТУ
Типоконструкция
переход
Длина токовывода, l, мм
2,6
Тип изделия
ПКГн
Способ монтажа
пайка
Материал покрытия
М1.Хим.Н3.Зл-Ко(99,5-99,9)2
Натекание (герм) не более, m3· Па · c-1
1,3 · 10-11
Герметичность
герметичные
Переход ПКГн9-020-2,10-В ФИМД.430421.003 ТУ
Типоконструкция
переход
Длина токовывода, l, мм
2,1
Тип изделия
ПКГн
Способ монтажа
пайка
Материал покрытия
М1.Хим.Н3.Зл-Ко(99,5-99,9)1
Герметичность
герметичные
Длина, мм
12,76
