Реле РЭК83
Реле РЭК83 и РЭК83В РВИМ.647611.020ТУ – герметичные, неполяризованные, двухпозиционные, постоянного тока, одностабильные с двумя переключающими контактами, миниатюрные для печатного и объемного монтажа. Реле изготавливают в климатических исполнений УХЛ и В.
Максимальный коммутируемый ток 5 А (до 3А с индуктивной нагрузкой τ ≤ 5мс ). Суммарное время нахождения обмотки под напряжением при температуре окружающей среды 85°С составляет 1500 часов при непрерывном нахождении обмотки под напряжением 100 часов.
Максимальный коммутируемый ток 5 А (до 3А с индуктивной нагрузкой τ ≤ 5мс ). Суммарное время нахождения обмотки под напряжением при температуре окружающей среды 85°С составляет 1500 часов при непрерывном нахождении обмотки под напряжением 100 часов.
технические характеристики
Схема электрическая принципиальная
Габаритные и установочные размеры
область применения

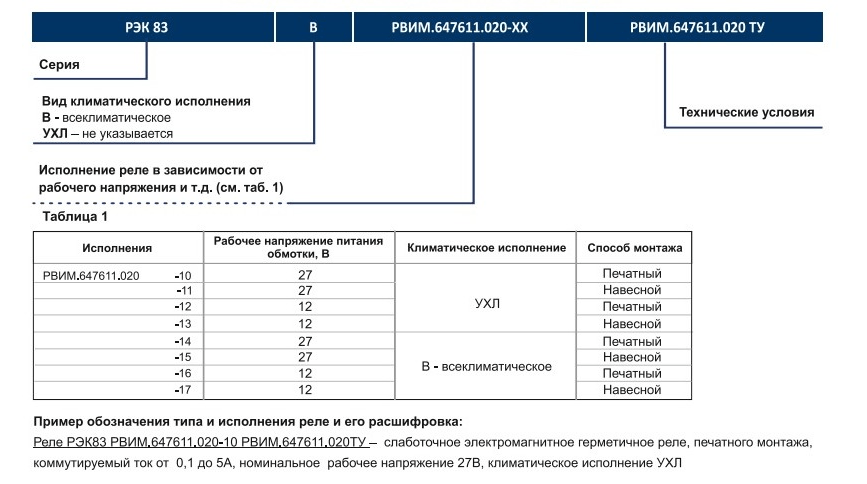

Структура условного обозначения
Технические характеристики
| Технические характеристики | |
| Масса, г, не более | 17; 21 |
| Габаритные размеры, мм, max |
21×10,5×23; 38×11,8×23 |
| Тип монтажа | Навесной и печатный |
| Материалы контактов | СрН0,15; СрН10 |
| Напряжение питания обмотки, В | 12; 27 (DC) |
| Потребляемая мощность, Вт | 1,2 |
| Режим коммутации | |
| Коммутируемый ток, А |
0,1 – 0,5 (AC) 0,1 – 5 (DC) |
| Коммутируемое напряжение, В |
12 – 115 (AC) 12 – 34 (DC) |
|
Коммутируемая мощность, АС-1, ВА ДС-1, Вт | 57,5 (cosȹ=0,8) 150 (акт.) 100 (τ≤0,005с) |
| Время срабатывания, мс, не более | 8 |
| Время отпускания, мс, не более | 7 |
| Электробезопасность | |
| Электрическая прочность изоляции в н.к.у., (эфф.), В | 500 |
| Сопротивление изоляции в н.к.у., Мом, не менее | 1000 |
| Условия эксплуатации | |
| Синусоидальная вибрация ускорение до 20g, Гц | 1-2000 |
|
Ударная прочность: Одиночные удары с пиковым ускорением до 500g Многократные удары с пиковым ускорением 75g | 9 4000 |
| Линейное ускорение, g | 75 |
| Атмосферное давление, Па | 1,33·10-6 - 3,04·105 |
| Температура окружающей среды, ℃ | От -65 до +125 |
| Степень герметичности |
1,33·10-9м3·Па· с-1 (10-5л·мкм.рт.ст.· с-1) |
| Параметры надежности | |
| Гарантийный срок службы, лет | 25 |
| Электрическая износостойкость, циклов | 2·104; 105 |
Схема электрическая

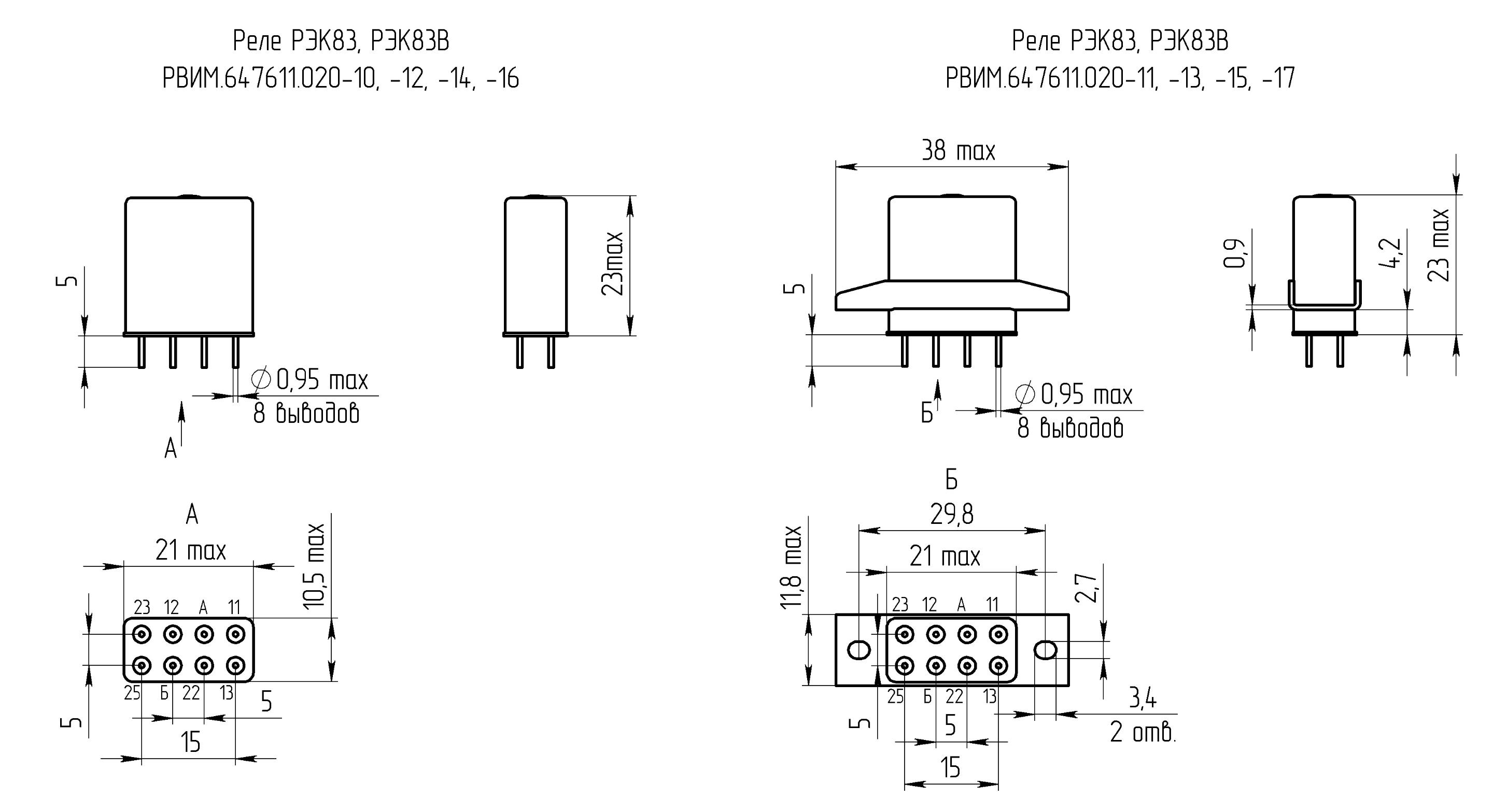

Габаритные и установочные размеры
Область применения
- Аппаратура связи
- Радиоэлектроника и автоматика в промышленности, на транспорте
- Наземная и бортовая аппаратура авиации и космонавтики
Подбор по фильтрам
Реле РЭК83 РВИМ.647611.020-10 РВИМ.647611.020ТУ
Рабочее напряжение, В
27
Тип изделия
РЭК83
Материал контактов/покрытие контактов
СН0,15; СН10/Зл99,9
Способ монтажа
печатный
Степень герм. не более, м3 · Па · с-1
1,33 · 10-9
Конструктивное исполнение
РВИМ.647611.020-10
Максимальное коммутируемое напряжение переменного тока, В
115
Реле РЭК83 РВИМ.647611.020-11 РВИМ.647611.020ТУ
Рабочее напряжение, В
27
Тип изделия
РЭК83
Материал контактов/покрытие контактов
СН0,15; СН10/Зл99,9
Способ монтажа
навесной
Степень герм. не более, м3 · Па · с-1
1,33 · 10-9
Конструктивное исполнение
РВИМ.647611.020-11
Максимальное коммутируемое напряжение переменного тока, В
115
Реле РЭК83 РВИМ.647611.020-12 РВИМ.647611.020ТУ
Рабочее напряжение, В
12
Тип изделия
РЭК83
Материал контактов/покрытие контактов
СН0,15; СН10/Зл99,9
Способ монтажа
печатный
Степень герм. не более, м3 · Па · с-1
1,33 · 10-9
Конструктивное исполнение
РВИМ.647611.020-12
Максимальное коммутируемое напряжение переменного тока, В
115
Реле РЭК83 РВИМ.647611.020-13 РВИМ.647611.020ТУ
Рабочее напряжение, В
12
Тип изделия
РЭК83
Материал контактов/покрытие контактов
СН0,15; СН10/Зл99,9
Способ монтажа
навесной
Степень герм. не более, м3 · Па · с-1
1,33 · 10-9
Конструктивное исполнение
РВИМ.647611.020-13
Максимальное коммутируемое напряжение переменного тока, В
115
Реле РЭК83В РВИМ.647611.020-14 РВИМ.647611.020ТУ
Рабочее напряжение, В
27
Тип изделия
РЭК83В
Материал контактов/покрытие контактов
СН0,15; СН10/Зл99,9
Способ монтажа
печатный
Степень герм. не более, м3 · Па · с-1
1,33 · 10-9
Конструктивное исполнение
РВИМ.647611.020-14
Максимальное коммутируемое напряжение переменного тока, В
115
Реле РЭК83В РВИМ.647611.020-15 РВИМ.647611.020ТУ
Рабочее напряжение, В
27
Тип изделия
РЭК83В
Материал контактов/покрытие контактов
СН0,15; СН10/Зл99,9
Способ монтажа
навесной
Степень герм. не более, м3 · Па · с-1
1,33 · 10-9
Конструктивное исполнение
РВИМ.647611.020-15
Максимальное коммутируемое напряжение переменного тока, В
115
Реле РЭК83В РВИМ.647611.020-16 РВИМ.647611.020ТУ
Рабочее напряжение, В
12
Тип изделия
РЭК83В
Материал контактов/покрытие контактов
СН0,15; СН10/Зл99,9
Способ монтажа
печатный
Степень герм. не более, м3 · Па · с-1
1,33 · 10-9
Конструктивное исполнение
РВИМ.647611.020-16
Максимальное коммутируемое напряжение переменного тока, В
115
Реле РЭК83В РВИМ.647611.020-17 РВИМ.647611.020ТУ
Рабочее напряжение, В
12
Тип изделия
РЭК83В
Материал контактов/покрытие контактов
СН0,15; СН10/Зл99,9
Способ монтажа
навесной
Степень герм. не более, м3 · Па · с-1
1,33 · 10-9
Конструктивное исполнение
РВИМ.647611.020-17
Максимальное коммутируемое напряжение переменного тока, В
115
