Согласованные нагрузки

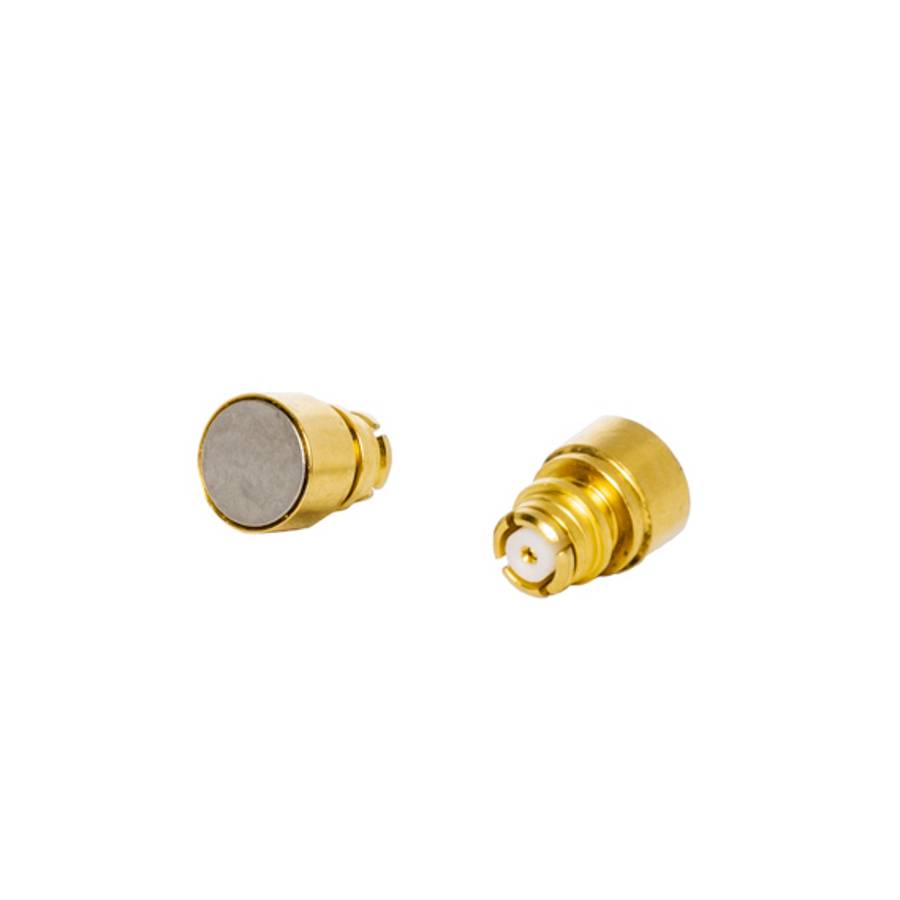

Согласованные коаксиальные нагрузки СВЧ (розетка НС-50-19) для поглощения сигналов в диапазоне 0–18 ГГц. Волновое сопротивление 50 Ом, КСВН не более 1,25. Применяется в измерительных системах, усилителях, антенных переключателях. Имеет сопротивление постоянному току 47,5 - 52,5 Ом.

запросить образец

технические характеристики

Структура условного обозначения

Технические характеристики

Электрические характеристики
Волновое сопротивление, Ом	50
Предельная рабочая частота, ГГц	18
Экранное затухание, не менее, дБ	-65
Рабочее напряжение максимальное (амплитудное значение), В	335
КСВН, не более	1,25
Сопротивление изоляции в н.у., не менее, МОм	5000
Сопротивление контактов: - корпус-корпус, не более, Ом - штырь-гнездо, не более, Ом	0,02 0,06
Механические характеристики
Минимальное усилие расчленения, Н: - для соединителей с полным типом сочленения - для соединителей с ограниченным типом сочленения - для скользящего соединения	22 9 2,2
Допустимое количество сочленений и расчленений, не менее: - для соединителей с полным типом сочленения - для соединителей с ограниченным типом сочленения - для скользящего соединения	100 500 1000
Эксплуатационные характеристики
Натекание (герметичность), не более, м³⋅Па/с	1,3⋅10^-11
Температура окружающей среды, ℃	от -60 до +155
Требования к ВВФ	по группе 1У ГОСТ РВ 20.39.414.1
Гамма-процентная наработка до отказа при Y=95%, не менее, ч	5000
Минимальные срок службы, лет	25
