Соединители КМПП, кабельные и другие (в разработке)

Соединители радиочастотные коаксиальные врубного типа для работы в радиочастотных линиях передачи сигналов с волновым сопротивлением 50 Ом и рабочим диапазоном частот до 40 ГГц. Аналог соединителей типа mini-SMP.
запросить образецзаказать консультацию
технические характеристики

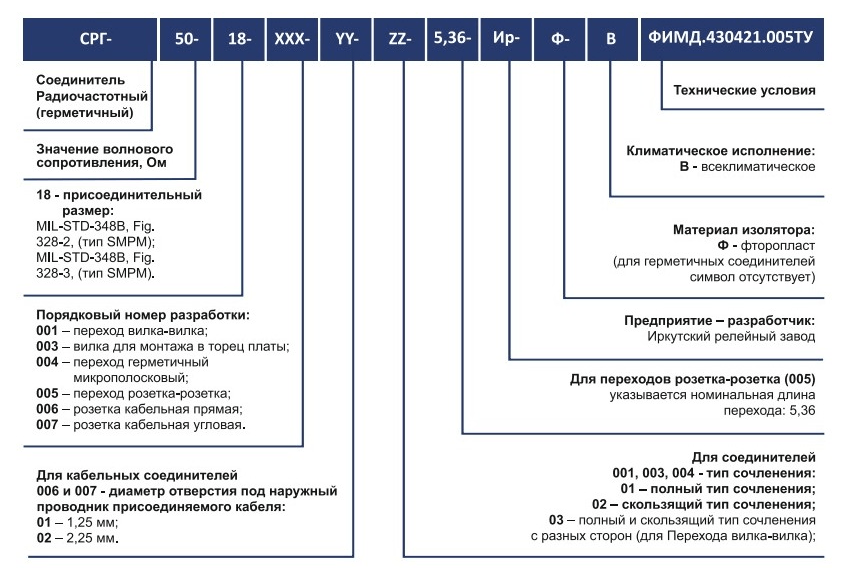

Структура условного обозначения
Технические характеристики
Электрические характеристики
Волновое сопротивление, Ом 50
Предельная рабочая частота, ГГц 40
Экранное затухание, не менее, дБ -65
Рабочее напряжение максимальное (амплитудное значение), В 325
КСВН, не более 1,6*
Сопротивление изоляции в н.у., не менее, МОм 5000
Потери прямые, не более, дБ 0,55*
Сопротивление контактов:
- корпус-корпус, не более, Ом
- штырь-гнездо, не более, Ом

0,02
0,06
Механические характеристики
Минимальное усилие расчленения, Н:
- для соединителей с полным типом сочленения
- для скользящего соединения
29
12,2
Допустимое количество сочленений и расчленений, не менее:
- для соединителей с полным типом сочленения
- для скользящего соединения
100
1000
Эксплуатационные характеристики
Натекание (герметичность), не более, м3⋅Па/с 1,3⋅10-11
Температура окружающей среды, ℃ от -60 до +155
Требования к ВВФ по группе 4У ГОСТ РВ 0020-39-414
Гамма-процентная наработка до отказа при Y=95%, не менее, ч 5000
Минимальные срок службы, лет 25
