Соединители СРЛМИ2

Соединители электрические низкочастотные прямоугольные ленточные типа СРЛМИ2 для печатного и объёмного монтажа предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении от 10-3 до 150 В и токовой нагрузке от 10-6 до 1 А.
запросить образецзаказать консультацию
технические характеристики

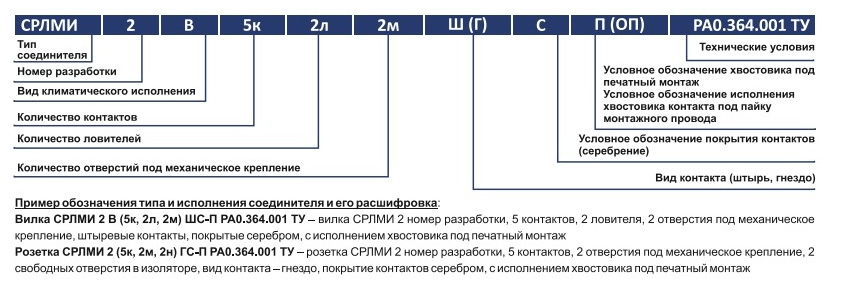

Структура условного обозначения
Технические характеристики
Технические характеристики
Масса, г
- вилка
- розетка
1,01 – 12,16
0,38 – 7,6
Габариты, мм(12,5 – 135)×32×2,5
Сопротивление контактов, Ом0,01
Количество контактов, штот 2 до 49
Электробезопасность
Электрическая прочность изоляции в н.к.у. (эфф.), В, не менее800
Сопротивление изоляции в н.к.у., МОм, не менее50
Условия эксплуатации
Синусоидальная вибрация с амплитудой ускорения 10g, Гц1-2000
Ударная прочность

Одиночные удары:
- Пиковое ударное ускорение, g
- При длительности действия, мс

Многократные удары:
- Пиковое ударное ускорение, g
- При длительности действия, мс


1000
0,1 – 2


150
1 – 5
Акустический шум
Диапазон частот, Гц
Уровень звукового давления, дБ
50-10000
150
Линейное ускорение, g20
Температура окружающей среды, ℃От -60 до +85
Относительная влажность при t=35℃, % не более98
Атмосферное пониженное давление, Па
- рабочее
- предельное
- повышенное рабочее давление, Па
0,67·103
0,12·105
2,94·105
Параметры надежности
Минимальная наработка, ч5000
Число сочленений-расчленений500
Гарантийный срок службы, лет15
