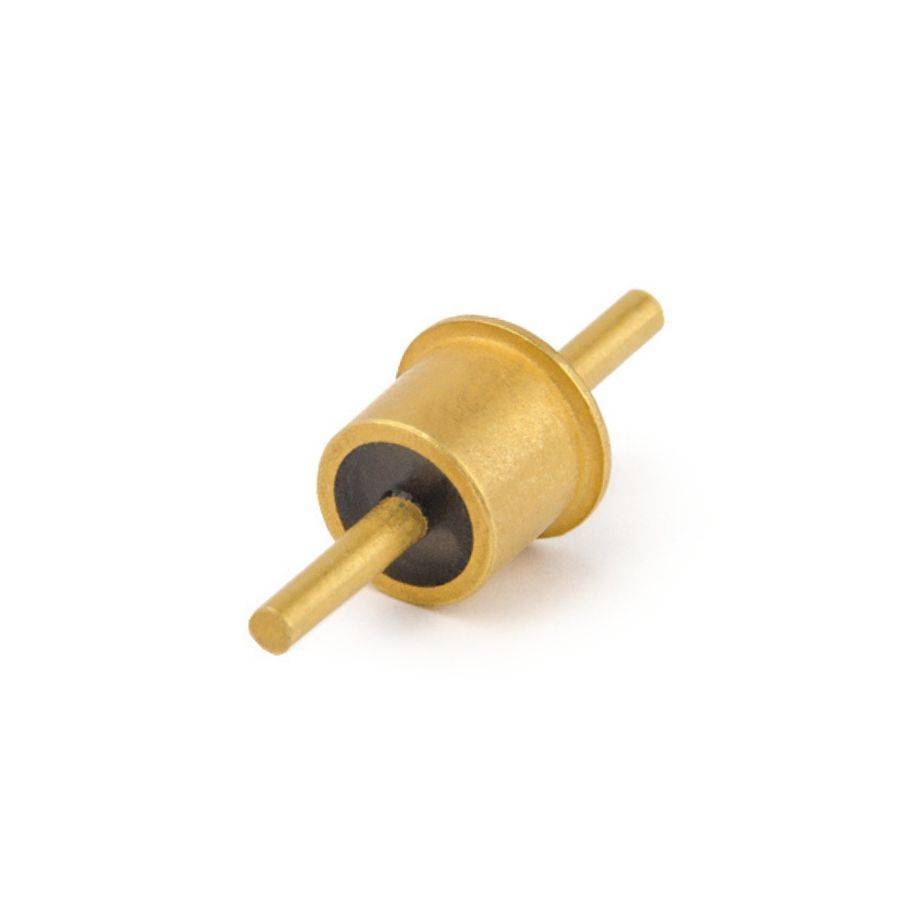

Помехоподавляющие фильтры ФПГ-01
Помехоподавляющие фильтры, которые работают при номинальном напряжении 50, 100 и 200 В при высоких температурах от -60 до +125 ℃. Минимальный срок службы не менее 25 лет.
технические характеристики
Габаритные и установочные размеры
Структура условного обозначения
Технические характеристики
| Технические характеристики | |
| Материал и покрытие проводников |
29НК М1.Н3.Зл-Ко(99,5-99,9)3 |
| Электрические характеристики | |
| Номинальное волновое сопротивление, Ом | 50 |
| Диапазон частот, ГГц | 5·10-4–10 |
| Тангенс угла потерь, не более | 0,035 |
| Эксплуатационные характеристики | |
| Рабочий диапазон температур, ℃ | -60…+125 |
| Натекание (герметичность), не более, м3∙Па∙С-1 | 1,3·10-11 |
| Требования к ВВФ | По группе 4У ГОСТ РВ 20.39.414.1 |
| Масса, г, не более | 2 |
| Минимальный срок службы, не менее, лет | 25 |
Габаритные и установочные размеры
Подбор по фильтрам
Фильтр ФПГ-01-00 КАПД.431145.001 ТУ
Конструктивный аналог
SCI-9909 (Spectrum control)
Тип изделия
ФПГ-01
Способ монтажа
пайка
Конструктивное исполнение
Коаксиальное
Номинальное напряжение, В
200
Номинальная ёмкость, пФ
Отсутствует
Номинальный ток, А
5
Фильтр ФПГ-01-01 КАПД.431145.001 ТУ
Конструктивный аналог
SCI-9909 (Spectrum control)
Тип изделия
ФПГ-01
Способ монтажа
пайка
Конструктивное исполнение
Коаксиальное
Номинальное напряжение, В
200
Вносимое затухание А, дБ, не менее, на частоте 10 ГГц
15
Номинальная ёмкость, пФ
27(+30/-0%)
Фильтр ФПГ-01-02 КАПД.431145.001 ТУ
Конструктивный аналог
SCI-9909 (Spectrum control)
Тип изделия
ФПГ-01
Способ монтажа
пайка
Конструктивное исполнение
Коаксиальное
Номинальное напряжение, В
200
Вносимое затухание А, дБ, не менее, на частоте 10 ГГц
20
Номинальная ёмкость, пФ
100(+30/-0%)
Фильтр ФПГ-01-03 КАПД.431145.001 ТУ
Конструктивный аналог
SCI-9909 (Spectrum control)
Тип изделия
ФПГ-01
Способ монтажа
пайка
Конструктивное исполнение
Коаксиальное
Номинальное напряжение, В
200
Вносимое затухание А, дБ, не менее, на частоте 10 ГГц
35
Номинальная ёмкость, пФ
510(+50/-0%)
Фильтр ФПГ-01-04 КАПД.431145.001 ТУ
Конструктивный аналог
SCI-9909 (Spectrum control)
Тип изделия
ФПГ-01
Способ монтажа
пайка
Конструктивное исполнение
Коаксиальное
Номинальное напряжение, В
200
Вносимое затухание А, дБ, не менее, на частоте 10 ГГц
35
Номинальная ёмкость, пФ
1000(+50/-0%)
Фильтр ФПГ-01-05 КАПД.431145.001 ТУ
Конструктивный аналог
SCI-9909 (Spectrum control)
Тип изделия
ФПГ-01
Способ монтажа
пайка
Конструктивное исполнение
Коаксиальное
Номинальное напряжение, В
100
Вносимое затухание А, дБ, не менее, на частоте 10 ГГц
45
Номинальная ёмкость, пФ
5100(+50/-0%)
Фильтр ФПГ-01-06 КАПД.431145.001 ТУ
Конструктивный аналог
SCI-9909 (Spectrum control)
Тип изделия
ФПГ-01
Способ монтажа
пайка
Конструктивное исполнение
Коаксиальное
Номинальное напряжение, В
50
Вносимое затухание А, дБ, не менее, на частоте 10 ГГц
50
Номинальная ёмкость, пФ
10000(+50/-0%)
Фильтр ФПГ-01-07 КАПД.431145.001 ТУ
Конструктивный аналог
SCI-9909 (Spectrum control)
Тип изделия
ФПГ-01
Способ монтажа
пайка
Конструктивное исполнение
Коаксиальное
Номинальное напряжение, В
50
Вносимое затухание А, дБ, не менее, на частоте 10 ГГц
55
Номинальная ёмкость, пФ
30000(+50/-0%)
