Переключатели ПСВЧ-2П2Н-N-1-28

Электромеханические радиочастотные переключатели ПСВЧ-2П2Н-N-1-28 предназначены для замыкания, прерывания или изменения пути прохождения сигналов с частотой до 12,4 ГГц на два входа два выхода (2П2Н) в коаксиальных трактах с волновым сопротивлением 50 Ом. Изделие включено в реестр российской промышленной продукции.

запросить образец

технические характеристики

Схема электрическая принципиальная

Габаритные и установочные размеры

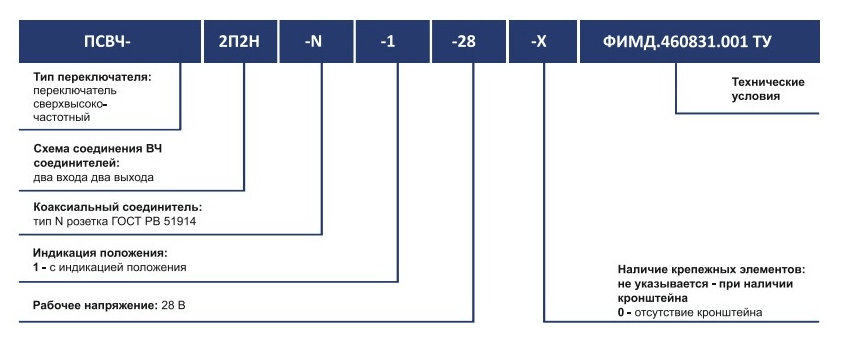

Структура условного обозначения

График зависимости

Технические характеристики

Технические характеристики
Схема соединения контактов	2П2Н
Тип коммутации	режим холодного переключения
Тип соединителя	N, розетка, ГОСТ РВ 51914
Управление переключением и контроль положения переключателя	СНП268-9ВП12-1-(В) БСАР.434410.005 ТУ
Механизм переключения (режим управления актуатора)	Двухстабильный (Latching) поляризованный, постоянного тока с индикацией положения
Электрические характеристики
Диапазон частот, ГГц	0,01-12,4
КСВН, не более	1,35
Прямые потери, дБ, не более	0,5
Развязка (изоляции), дБ	75
Номинальное напряжение, В	28
Ток потребления, не более, А	0,2
Время переключения, не более, мс	20
Длительность импульса напряжения управления, не более, мс	50
Механические характеристики
Синусоидальные вибрации, на частотах 1-500 Гц	5g
Механический удар	15g
Эксплуатационные характеристики
Температура окружающей среды, ℃	от -50 до +55
Гамма-процентная наработка до отказа при Y=95%, не менее,ч	100000
Минимальные срок службы, лет	15
Масса, не более, г	350
