Реле РЭК59
Реле электромагнитное промежуточное РЭК59 неполяризованное постоянного и переменного тока с четырьмя переключающими контактами. Особые преимущества – наличие катушек АС и DC, опция защита обмотки от ЭДС самоиндукции. На данный вид товара действует декларация ТР ТС 001/2011. Изделие включено в реестр российской промышленной продукции
технические характеристики
Схема электрическая принципиальная
Габаритные и установочные размеры
область применения

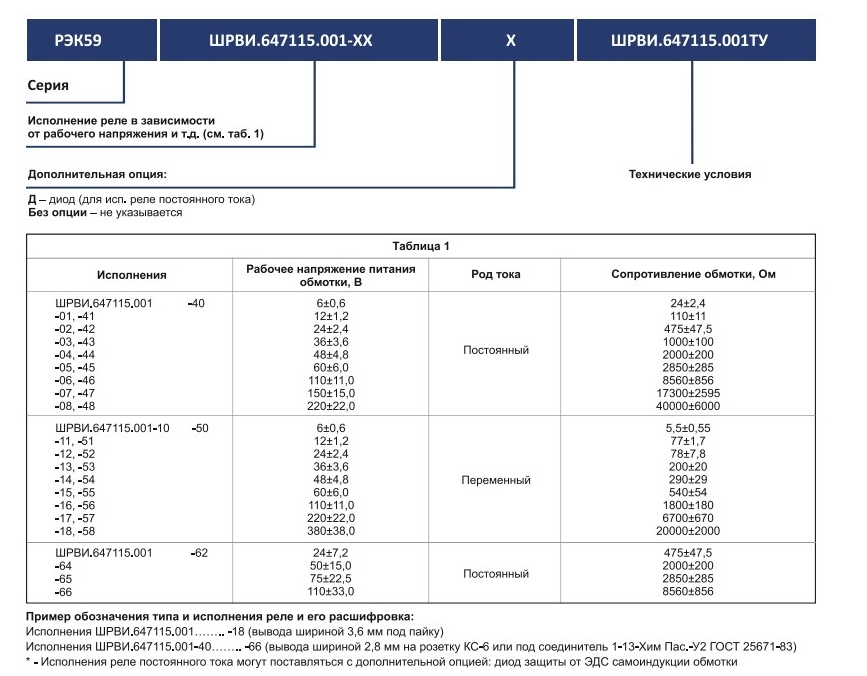

Структура условного обозначения
Технические характеристики
| Технические характеристики | |
| Масса, г, не более | 95 |
| Габаритные размеры, мм, max | 75×42×36 |
| Сопротивление контактов, Ом | 2,5 |
| Тип монтажа | Навесной или на розетку КС-6 |
| Материалы контактов | СрМгНЦр-99, Ср99 |
| Напряжение питания обмотки, В |
6; 12; 24; 36; 48; 50; 60; 75; 110; 150; 220 (DC) 6; 12; 24; 36; 48; 60; 110; 220; 380 (AC) |
| Допуск, Un% | ±10; ±30 (для 24, 50, 75, 110 (DC)) |
|
Потребляемая мощность, Вт ВА, не более |
1,3 3,7 |
| Режим коммутации | |
| Коммутируемый ток, А, не более | 5 |
| Коммутируемое напряжение, В | АС - 380; DC - 220 |
|
Коммутируемая мощность, ДС-1, Вт, не более: - При токе 0,5-5 А и напряжении 30-50В - При токе 0,25-0,5 А и напряжении 100-220В | 150 50 |
|
Коммутируемая мощность, АС-1, АС-15, ВА, не более При токе 0,5-10 А и напряжении 20-380В При токе 0,5-2,5 А и напряжении 20-250В | 1900 500 |
| Время срабатывания, мс, не более | 40 |
| Время отпускания, мс, не более | 40 |
| Электробезопасность | |
|
Электрическая прочность изоляции в н.к.у., (эфф.), В - Между разомкнутыми контактами - Между токоведущими цепями | 1000 2000 |
| Сопротивление изоляции в н.к.у., МОм, не менее | 200 |
| Условия эксплуатации | |
|
Синусоидальная вибрация: С амплитудой ускорения 1g, Гц | 20-100 |
|
Ударная прочность: Одиночные удары с ускорением до 150g; Многократные удары с ускорением 15g при длительности действия ударного ускорения 2-15 мс | 9 10000 |
| Стойкость к внешним воздействующим климатическим факторам по ГОСТ 15150 | УХЛ 2.1 |
| Повышенная относительная влажность воздуха при t=25℃, % не более | 98 |
| Атмосферное давление, Па | 0,84·105-1,06·105 |
| Стойкость к внешним воздействующим механическим факторам по ГОСТ 17516.1 | М25 |
| Температура окружающей среды, ℃ | От -50 до +70 |
| Параметры надежности | |
| Гарантийный срок службы, лет | 15 |
| Электрическая износостойкость, циклов | 5·104 |
Схема электрическая
Габаритные и установочные размеры
Область применения
- Железнодорожный транспорт
- Подвижный состав рельсового транспорта и троллейбусов
Подбор по фильтрам
Реле РЭК59 ШРВИ.647115.001 ШРВИ.647115.001 ТУ
Рабочее напряжение, В
6 ± 0,6
Условное обозначение
РЭК 59 ШРВИ.647115.001
Опции и их вариации
отсутствуют
Тип изделия
РЭК59
Материал контактов/покрытие контактов
Ср99,9
Способ монтажа
навесной
Род тока
Постоянный
810 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Реле РЭК59 ШРВИ.647115.001-01 ШРВИ.647115.001 ТУ
Рабочее напряжение, В
12 ± 1,2
Условное обозначение
РЭК 59 ШРВИ.647115.001-01
Опции и их вариации
отсутствуют
Тип изделия
РЭК59
Материал контактов/покрытие контактов
Ср99,9
Способ монтажа
навесной
Род тока
Постоянный
810 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Реле РЭК59 ШРВИ.647115.001-02 Д ШРВИ.647115.001 ТУ
Рабочее напряжение, В
24 ± 2,4
Условное обозначение
РЭК 59 ШРВИ.647115.001-02Д
Опции и их вариации
диод
Тип изделия
РЭК59
Материал контактов/покрытие контактов
Ср99,9
Способ монтажа
навесной
Род тока
Постоянный
914.40 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Реле РЭК59 ШРВИ.647115.001-02 ШРВИ.647115.001 ТУ
Рабочее напряжение, В
24 ± 2,4
Условное обозначение
РЭК 59 ШРВИ.647115.001-02
Опции и их вариации
отсутствуют
Тип изделия
РЭК59
Материал контактов/покрытие контактов
Ср99,9
Способ монтажа
навесной
Род тока
Постоянный
810 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Реле РЭК59 ШРВИ.647115.001-03 ШРВИ.647115.001 ТУ
Рабочее напряжение, В
36 ± 3,6
Условное обозначение
РЭК 59 ШРВИ.647115.001-03
Опции и их вариации
отсутствуют
Тип изделия
РЭК59
Материал контактов/покрытие контактов
Ср99,9
Способ монтажа
навесной
Род тока
Постоянный
810 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Реле РЭК59 ШРВИ.647115.001-04 ШРВИ.647115.001 ТУ
Рабочее напряжение, В
48 ± 4,8
Условное обозначение
РЭК 59 ШРВИ.647115.001-04
Опции и их вариации
отсутствуют
Тип изделия
РЭК59
Материал контактов/покрытие контактов
Ср99,9
Способ монтажа
навесной
Род тока
Постоянный
810 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Реле РЭК59 ШРВИ.647115.001-05 ШРВИ.647115.001 ТУ
Рабочее напряжение, В
60 ± 6
Условное обозначение
РЭК 59 ШРВИ.647115.001-05
Опции и их вариации
отсутствуют
Тип изделия
РЭК59
Материал контактов/покрытие контактов
Ср99,9
Способ монтажа
навесной
Род тока
Постоянный
810 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Реле РЭК59 ШРВИ.647115.001-06 Д ШРВИ.647115.001 ТУ
Рабочее напряжение, В
110 ± 11
Условное обозначение
РЭК 59 ШРВИ.647115.001-06 Д
Опции и их вариации
диод
Тип изделия
РЭК59
Материал контактов/покрытие контактов
Ср99,9
Способ монтажа
навесной
Род тока
Постоянный
914.40 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Реле РЭК59 ШРВИ.647115.001-06 ШРВИ.647115.001 ТУ
Рабочее напряжение, В
110 ± 11
Условное обозначение
РЭК 59 ШРВИ.647115.001-06
Опции и их вариации
отсутствуют
Тип изделия
РЭК59
Материал контактов/покрытие контактов
Ср99,9
Способ монтажа
навесной
Род тока
Постоянный
810 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Реле РЭК59 ШРВИ.647115.001-07 ШРВИ.647115.001 ТУ
Рабочее напряжение, В
150 ± 15
Условное обозначение
РЭК 59 ШРВИ.647115-001-07
Опции и их вариации
отсутствуют
Тип изделия
РЭК59
Материал контактов/покрытие контактов
Ср99,9
Способ монтажа
навесной
Род тока
Постоянный
810 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Реле РЭК59 ШРВИ.647115.001-08 ШРВИ.647115.001 ТУ
Рабочее напряжение, В
220 ± 22
Условное обозначение
РЭК 59 ШРВИ.647115.001-08
Опции и их вариации
отсутствуют
Тип изделия
РЭК59
Материал контактов/покрытие контактов
Ср99,9
Способ монтажа
навесной
Род тока
Постоянный
810 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Реле РЭК59 ШРВИ.647115.001-10 ШРВИ.647115.001 ТУ
Рабочее напряжение, В
6 ± 0,6
Условное обозначение
РЭК 59 ШРВИ.647115.001-10
Опции и их вариации
отсутствуют
Тип изделия
РЭК59
Материал контактов/покрытие контактов
Ср99,9
Способ монтажа
навесной
Род тока
Переменный
810 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
