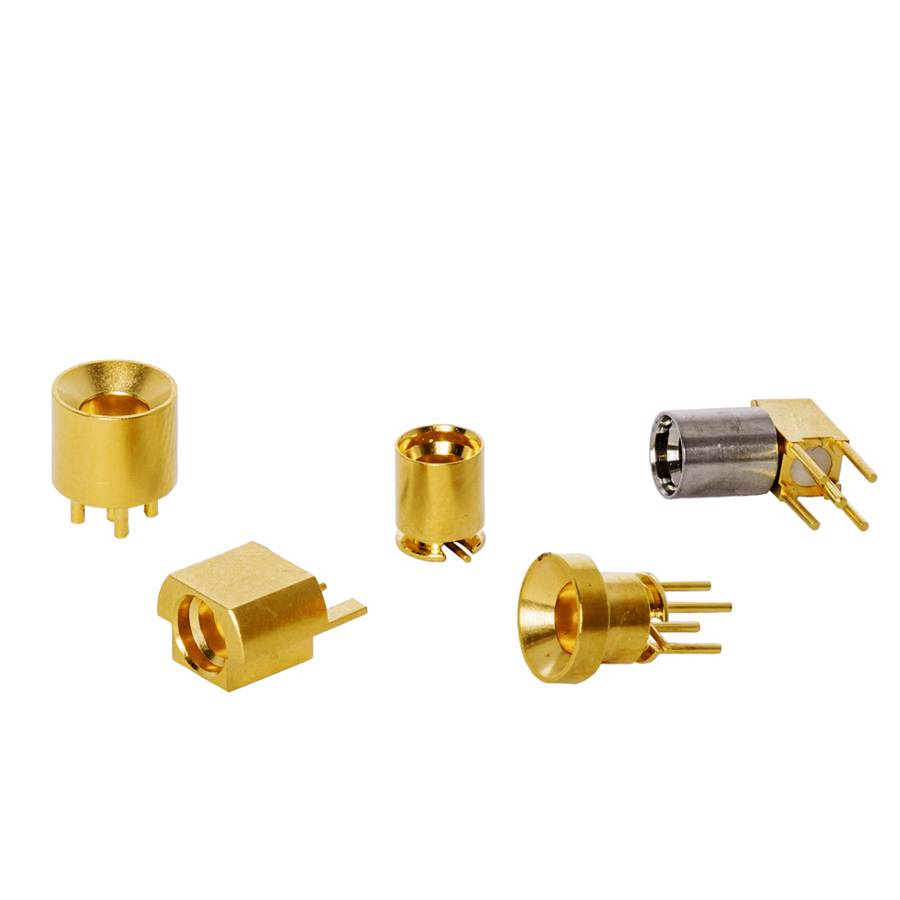

Вилки для печатного монтажа
Вилки для печатного монтажа тип SMP устанавливаются на печатную плату, используются для построения перехода с платы на плату совместно с переходами розетка-розетка (bullet) и с платы на кабель совместно с кабельными розетками.
технические характеристики

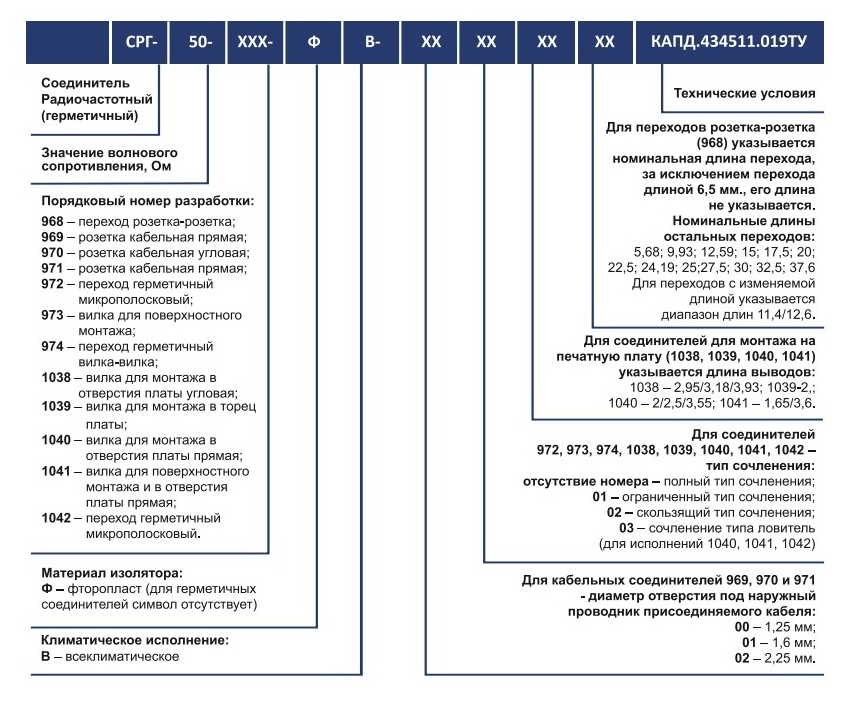

Структура условного обозначения
Технические характеристики
| Электрические характеристики | |
| Волновое сопротивление, Ом | 50 |
|
Предельная рабочая частота, ГГц - СР-50-973 - СР-50-1038 - СР-50-1039 - СР-50-1040 - СР-50-1041 | 18 26,5 26,5 18 18 |
| Экранное затухание, не менее, дБ | -65 |
| Рабочее напряжение максимальное (амплитудное значение), В | 335 |
|
КСВН, не более - СР-50-973 - СР-50-1038 - СР-50-1039 - СР-50-1040 - СР-50-1041 | 1,6 1,25 (DC-12 ГГц), 1,35 (12-18 ГГц), 1,4 (18-26,5 ГГц) 1,25 (DC-18 ГГц), 1,4 (18-26,5 ГГц) 1,25 (DC-12 ГГц), 1,35 (12-18 ГГц) 1,25 (DC-12 ГГц), 1,35 (12-18 ГГц) |
| Сопротивление изоляции в н.у., не менее, МОм | 5000 |
|
Потери прямые, не более, дБ - СР-50-973 - СР-50-1038 - СР-50-1039 - СР-50-1040 - СР-50-1041 | 0,6 0,25 (DC-12 ГГц), 0,3 (12-18 ГГц), 0,6 (18-26,5 ГГц) 0,3 (DC-18 ГГц), 0,5 (18-26,5 ГГц) 0,25 (DC-12 ГГц), 0,35 (12-18 ГГц) 0,25 (DC-12 ГГц), 0,4 (12-18 ГГц) |
|
Сопротивление контактов: - корпус-корпус, не более, Ом - штырь-гнездо, не более, Ом | 0,02 0,06 |
| Механические характеристики | |
|
Минимальное усилие расчленения, Н: - для соединителей с полным типом сочленения - для соединителей с ограниченным типом сочленения - для скользящего соединения | 22 9 2,2 |
|
Допустимое количество сочленений и расчленений, не менее: - для соединителей с полным типом сочленения - для соединителей с ограниченным типом сочленения - для скользящего соединения | 100 500 1000 |
| Эксплуатационные характеристики | |
| Натекание (герметичность), не более, м3⋅Па/с | 1,3⋅10-11 |
| Температура окружающей среды, ℃ | от -60 до +155 |
| Требования к ВВФ | по группе 1У ГОСТ РВ 20.39.414.1 |
| Гамма-процентная наработка до отказа при Y=95%, не менее, ч | 5000 |
| Минимальные срок службы, лет | 25 |
Подбор по фильтрам
Вилка СР-50-1038ФВ-01-2,92 КАПД.434511.019 ТУ
Тип сочленения
ограниченный
Предельная рабочая частота, ГГц
26,5
Максимальный КСВН
1,25(до 12 ГГц), 1,35(12-18 ГГц), 1,4(18-26,5 ГГц)
Потери прямые, дБ не более
0,25 (до 12 ГГц), 0,3 (12-18 ГГц), 0,6 (18-26,5 ГГц)
Конструктивный аналог
-
Вилка СР-50-1038ФВ-01-3,18 КАПД.434511.019 ТУ
Тип сочленения
ограниченный
Предельная рабочая частота, ГГц
26,5
Максимальный КСВН
1,25(до 12 ГГц), 1,35(12-18 ГГц), 1,4(18-26,5 ГГц)
Потери прямые, дБ не более
0,25 (до 12 ГГц), 0,3 (12-18 ГГц), 0,6 (18-26,5 ГГц)
Конструктивный аналог
-
Вилка СР-50-1038ФВ-01-3,93 КАПД.434511.019 ТУ
Тип сочленения
ограниченный
Предельная рабочая частота, ГГц
26,5
Максимальный КСВН
1,25(до 12 ГГц), 1,35(12-18 ГГц), 1,4(18-26,5 ГГц)
Потери прямые, дБ не более
0,25 (до 12 ГГц), 0,3 (12-18 ГГц), 0,6 (18-26,5 ГГц)
Конструктивный аналог
-
Вилка СР-50-1038ФВ-02-2,92 КАПД.434511.019 ТУ
Тип сочленения
скользящий
Предельная рабочая частота, ГГц
26,5
Максимальный КСВН
1,25(до 12 ГГц), 1,35(12-18 ГГц), 1,4(18-26,5 ГГц)
Потери прямые, дБ не более
0,25 (до 12 ГГц), 0,3 (12-18 ГГц), 0,6 (18-26,5 ГГц)
Конструктивный аналог
-
Вилка СР-50-1038ФВ-02-3,18 КАПД.434511.019 ТУ
Тип сочленения
скользящий
Предельная рабочая частота, ГГц
26,5
Максимальный КСВН
1,25(до 12 ГГц), 1,35(12-18 ГГц), 1,4(18-26,5 ГГц)
Потери прямые, дБ не более
0,25 (до 12 ГГц), 0,3 (12-18 ГГц), 0,6 (18-26,5 ГГц)
Конструктивный аналог
-
Вилка СР-50-1038ФВ-02-3,93 КАПД.434511.019 ТУ
Тип сочленения
скользящий
Предельная рабочая частота, ГГц
26,5
Максимальный КСВН
1,25(до 12 ГГц), 1,35(12-18 ГГц), 1,4(18-26,5 ГГц)
Потери прямые, дБ не более
0,25 (до 12 ГГц), 0,3 (12-18 ГГц), 0,6 (18-26,5 ГГц)
Конструктивный аналог
-
Вилка СР-50-1038ФВ-2,92 КАПД.434511.019 ТУ
Тип сочленения
полный
Предельная рабочая частота, ГГц
26,5
Максимальный КСВН
1,25(до 12 ГГц), 1,35(12-18 ГГц), 1,4(18-26,5 ГГц)
Потери прямые, дБ не более
0,25 (до 12 ГГц), 0,3 (12-18 ГГц), 0,6 (18-26,5 ГГц)
Конструктивный аналог
P646-2CC (Carlisle)
Вилка СР-50-1038ФВ-3,18 КАПД.434511.019 ТУ
Тип сочленения
полный
Предельная рабочая частота, ГГц
26,5
Максимальный КСВН
1,25(до 12 ГГц), 1,35(12-18 ГГц), 1,4(18-26,5 ГГц)
Потери прямые, дБ не более
0,25 (до 12 ГГц), 0,3 (12-18 ГГц), 0,6 (18-26,5 ГГц)
Конструктивный аналог
P646-1CC (Carlisle)
Вилка СР-50-1038ФВ-3,93 КАПД.434511.019 ТУ
Тип сочленения
полный
Предельная рабочая частота, ГГц
26,5
Максимальный КСВН
1,25(до 12 ГГц), 1,35(12-18 ГГц), 1,4(18-26,5 ГГц)
Потери прямые, дБ не более
0,25 (до 12 ГГц), 0,3 (12-18 ГГц), 0,6 (18-26,5 ГГц)
Конструктивный аналог
P646-3CC (Carlisle)
Вилка СР-50-1039ФВ-01-2,3 КАПД.434511.019 ТУ
Тип сочленения
ограниченный
Предельная рабочая частота, ГГц
26,5
Максимальный КСВН
1,25(до 18 ГГц), 1,4(18-26,5 ГГц)
Потери прямые, дБ не более
0,3 (до 18 ГГц), 0,5 (18-26,5 ГГц)
Конструктивный аналог
R222.423.320 (Radiall); P606-2CC (Carlisle)
Вилка СР-50-1039ФВ-02-2,3 КАПД.434511.019 ТУ
Тип сочленения
скользящий
Предельная рабочая частота, ГГц
26,5
Максимальный КСВН
1,25(до 18 ГГц), 1,4(18-26,5 ГГц)
Потери прямые, дБ не более
0,3 (до 18 ГГц), 0,5 (18-26,5 ГГц)
Конструктивный аналог
R222.423.720 (Radiall); P606-3CC (Carlisle)
Вилка СР-50-1039ФВ-2,3 КАПД.434511.019 ТУ
Тип сочленения
полный
Предельная рабочая частота, ГГц
26,5
Максимальный КСВН
1,25(до 18 ГГц), 1,4(18-26,5 ГГц)
Потери прямые, дБ не более
0,3 (до 18 ГГц), 0,5 (18-26,5 ГГц)
Конструктивный аналог
R222.423.023 (Radiall); P606-1CC (Carlisle)
