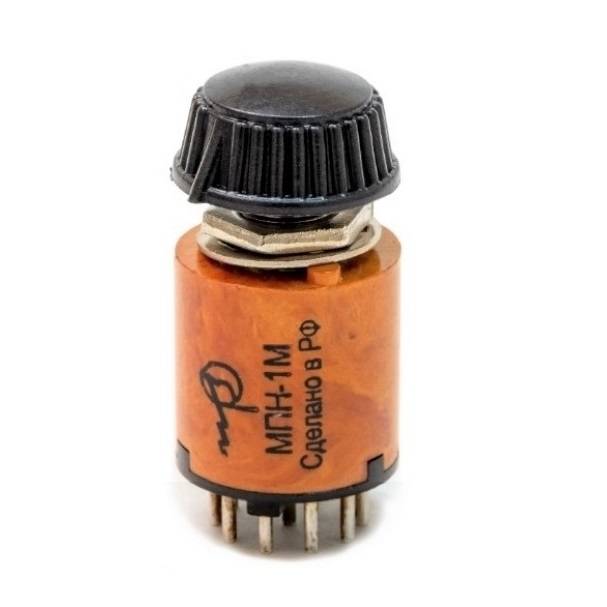

Переключатель МПН-1М
Переключатель МПН-1М ФИМД.640121.001 ТУ с разрывным переключением контактов является модернизированным вариантом переключателя МПН-1, имеет 2 варианта электрических схем коммутации, 2 варианта размера вылета вала от монтажной плоскости, 2 степени защиты от проникновения посторонних тел и воды и 2 варианта базирования на передней панели прибора. Изделие включено в реестр российской промышленной продукции.
технические характеристики
Схема электрическая принципиальная
Габаритные и установочные размеры
область применения
Структура условного обозначения
Технические характеристики
| Технические характеристики | |
| Масса, г, не более | 8,5 |
| Габариты, мм | 14,6×Ø13,5 |
| Степень защиты | IP40, IP47 |
| Тип монтажа | объемный, печатный |
| Электрические параметры | |
| Максимальная нагрузка в зависимости от исполнения |
30В пост., пер.; 0,5А; 1,0А; 2,0А |
| Минимальная нагрузка в зависимости от исполнения | 1,5В пост., 5мкА; 5мА |
| Коммутируемая нагрузка в статическом положении | до 10А/30В постоянного тока |
| Сопротивление контакта при напряжении 6В и токе 100мА, Ом., не более | 0,015 |
| Электрическая прочность изоляции, В (эфф.) | 500 |
| Сопротивление изоляции при напряжении 100В постоянного тока, Мом, не менее | 1000 |
| Параметры окружающей среды | |
| Климатическая категория по ГОСТ 28198 (приложение А) | 60/100/21 |
| Синусоидальная вибрация в диапазоне частот 20 – 3000 Гц амплитуда ускорения м/с2 (g) | 200 (20) |
| Механический удар одиночного действия м/с2 (g) | 1500 (150) |
| Температура окружающей среды, оС | от -60 до +100 |
Схема электрическая
Габаритные и установочные размеры
Область применения
- Блок питания для студийных микрофонов
- Биоэлектрический миостимулятор
- Аппарат для управляемой искусственной вентиляции легких
- Оптико-электронная продукция
Подбор по фильтрам
Переключатели МПН-1М 10П1Н 12 IP47 кругового вращения ФИМД.640121.001 ТУ
Климатическая категория по ГОСТ 28198-89
60/100/21
Количество направлений (Н)
1
Количество положений (П)
10
Степень защиты по ГОСТ 14254
IP47
Тип изделия
МПН-1М
Тип вала
гладкий
Тип коммутаций
с разрывом
1 472.40 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Переключатели МПН-1М 10П1Н 12 IP47 ФИМД.640121.001 ТУ
Климатическая категория по ГОСТ 28198-89
60/100/21
Количество направлений (Н)
1
Количество положений (П)
10
Степень защиты по ГОСТ 14254
IP47
Тип изделия
МПН-1М
Тип вала
гладкий
Тип коммутаций
с разрывом
1 472.40 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Переключатели МПН-1М 10П1Н 31 IP40 ФИМД.640121.001 ТУ
Климатическая категория по ГОСТ 28198-89
60/100/21
Количество направлений (Н)
1
Количество положений (П)
10
Степень защиты по ГОСТ 14254
IP40
Тип изделия
МПН-1М
Тип вала
с лыской
Тип коммутаций
с разрывом
1 053.60 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Переключатели МПН-1М 10П1Н 31 IP40-Р ФИМД.640121.001 ТУ
Климатическая категория по ГОСТ 28198-89
60/100/21
Количество направлений (Н)
1
Количество положений (П)
10
Степень защиты по ГОСТ 14254
IP40
Тип изделия
МПН-1М
Тип вала
с лыской
Тип коммутаций
с разрывом
1 053.60 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Переключатели МПН-1М 10П1Н 32 IP47 кругового вращения ФИМД.640121.001 ТУ
Климатическая категория по ГОСТ 28198-89
60/100/21
Количество направлений (Н)
1
Количество положений (П)
10
Степень защиты по ГОСТ 14254
IP47
Тип изделия
МПН-1М
Тип вала
с лыской
Тип коммутаций
с разрывом
1 472.40 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Переключатели МПН-1М 10П1Н 32 IP47 ФИМД.640121.001 ТУ
Климатическая категория по ГОСТ 28198-89
60/100/21
Количество направлений (Н)
1
Количество положений (П)
10
Степень защиты по ГОСТ 14254
IP47
Тип изделия
МПН-1М
Тип вала
с лыской
Тип коммутаций
с разрывом
1 472.40 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Переключатели МПН-1М 10П1Н 32 IP47-Р кругового вращения ФИМД.640121.001 ТУ
Климатическая категория по ГОСТ 28198-89
60/100/21
Количество направлений (Н)
1
Количество положений (П)
10
Степень защиты по ГОСТ 14254
IP47
Тип изделия
МПН-1М
Тип вала
с лыской
Тип коммутаций
с разрывом
1 472.40 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Переключатели МПН-1М 10П1Н 32 IP47-Р ФИМД.640121.001 ТУ
Климатическая категория по ГОСТ 28198-89
60/100/21
Количество направлений (Н)
1
Количество положений (П)
10
Степень защиты по ГОСТ 14254
IP47
Тип изделия
МПН-1М
Тип вала
с лыской
Тип коммутаций
с разрывом
1 472.40 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Переключатели МПН-1М 5П1Н 12 IP47 ФИМД.640121.001 ТУ
Климатическая категория по ГОСТ 28198-89
60/100/21
Количество направлений (Н)
1
Количество положений (П)
5
Степень защиты по ГОСТ 14254
IP47
Тип изделия
МПН-1М
Тип вала
гладкий
Тип коммутаций
с разрывом
1 472.40 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Переключатели МПН-1М 5П1Н 32 IP47 ФИМД.640121.001 ТУ
Климатическая категория по ГОСТ 28198-89
60/100/21
Количество направлений (Н)
1
Количество положений (П)
5
Степень защиты по ГОСТ 14254
IP47
Тип изделия
МПН-1М
Тип вала
с лыской
Тип коммутаций
с разрывом
1 472.40 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
Переключатели МПН-1М 5П1Н 32 IP47-Р ФИМД.640121.001 ТУ
Климатическая категория по ГОСТ 28198-89
60/100/21
Количество направлений (Н)
1
Количество положений (П)
5
Степень защиты по ГОСТ 14254
IP47
Тип изделия
МПН-1М
Тип вала
с лыской
Тип коммутаций
с разрывом
1 472.40 ₽
* Цена указана с НДС
Купить в 1 кликЗаказ в 1 клик
Оставьте заявку и наш специалист свяжется с вами
