Соединители ОКЦ-ВС-1

Комбинированные низковольтные цилиндрические врубные соединители для межблочного объёмного и печатного монтажа типа ОКЦ-ВС-1 предназначены для работы: - в низкочастотных электрических цепях постоянного, переменного и импульсного тока с частотой 0-3 МГц при напряжении от 10-3 до 200 В и силе тока от 10-6до 4 А; - высокочастотных электрических цепях частотой до 500 МГц и напряжении до 100 В.
запросить образецзаказать консультацию
технические характеристики
Габаритные и установочные размеры

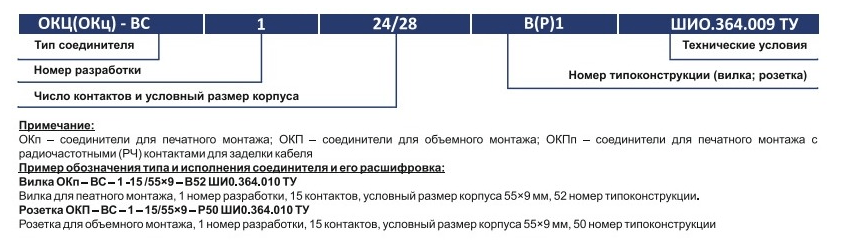

Структура условного обозначения
Технические характеристики
Технические характеристики
Масса, г
- вилка
- розетка
15
17
Габариты, мм 28×28×19,2
Сопротивление контактов, Ом
- штырь-гнездо ВЧ
- НЧ, корпус-корпус ВЧ
0,01
0,005
Количество контактов, шт:
- ВЧ
- НЧ
2
22
Электробезопасность
Электрическая прочность изоляции в н.к.у. (эфф.), В, не менее 1200
Сопротивление изоляции в н.к.у., МОм, не менее 1000
Условия эксплуатации
Синусоидальная вибрация с амплитудой ускорения 10g, Гц 1-600
Ударная прочность

Одиночные удары:
- Пиковое ударное ускорение, g
- При длительности действия, мс

Многократные удары:
- Пиковое ударное ускорение, g
- При длительности действия, мс


1000
1 – 2


15; 40; 100
5 – 10; 2 – 10; 1 – 5
Акустический шум
Диапазон частот, Гц
Уровень звукового давления, дБ
50-10000
140
Линейное ускорение, g 10
Температура окружающей среды, ℃ От -60 до +85
Относительная влажность при t=35℃, % не более 98
Атмосферное пониженное давление, Па
- рабочее
- предельное
- повышенное рабочее давление, Па
0,53·103
0,12·105
2,94·105
Параметры надежности
Минимальная наработка, ч 10000
Число сочленений-расчленений 250
Гарантийный срок службы, лет 15
Габаритные и установочные размеры
