Переключатель МПН-3 (в разработке)
АО «ИРЗ» ведет работы по освоению переключателей малогабаритных поворотных низкочастотных МПН-3 с безобрывным переключением контактов, предназначенных для коммутации электрических цепей в печатном и объемном монтаже радиоэлектронной аппаратуры.
Планируемая дата завершения ОКР IV квартал 2026 г.
Планируемая дата завершения ОКР IV квартал 2026 г.
технические характеристики

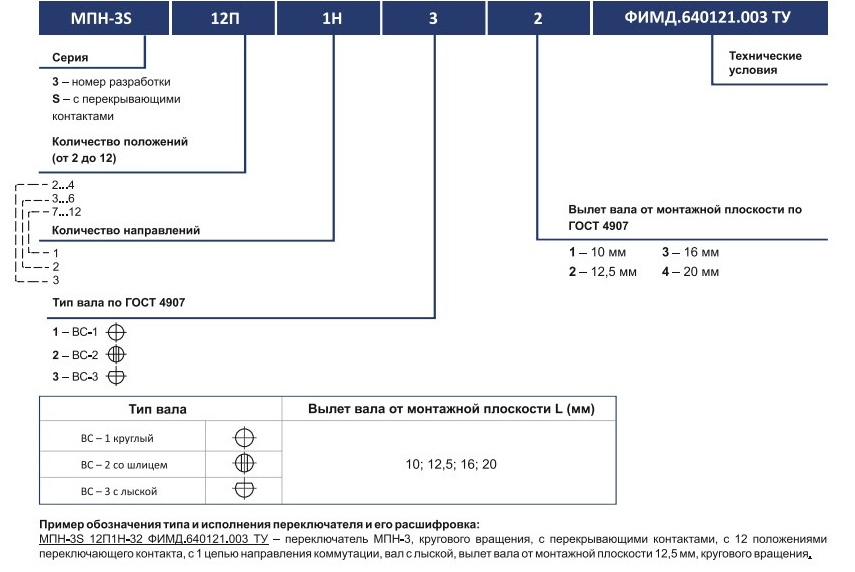

Структура условного обозначения
Технические характеристики
| Технические характеристики | |
| Масса, г, не более | 7,5 |
| Габаритные размеры (без выводов), мм | 9,1×Ø14,0 |
| Тип монтажа | Объемный и печатный |
| Динамическая нестабильность переходного сопротивления контакта, не более, % | ±30 |
| Статистическая нестабильность переходного сопротивления контакта, не более, % | ±10 |
| Величина дребезга контактов, мс, не более | 0,1 |
| Электрические параметры | |
| Максимальная электрическая нагрузка, активная | 36В; 0,5A |
| Минимальная электрическая нагрузка, активная | 1,5В; 100мкА |
| Электрическая нагрузка, индуктивная | 30В, 0,25А (τ≤0,005с) |
| Максимальная коммутируемая мощность, Вт | 18 |
| Сопротивление изоляции при напряжении 100 В постоянного тока, МОм, не менее | 1000 |
| Сопротивление электрического контакта переключателя должно быть, Ом, не более | 0,04 |
| Электрическая прочность изоляции, В (эфф.) | 500 |
| Параметры окружающей среды | |
|
Синусоидальная вибрация в диапазоне частот 20 – 3000 Гц Амплитуда ускорения м/с2 (g) | 200 (20) |
|
Механический удар: а) Одиночного действия, м/с2 б) Многократного действия, м/с2 | 10000 (1000) 1500 (150) |
| Температура окружающей среды, оC | от -60 до +85 |
| Износоустойчивость для исполнения 12П1Н, циклов, min | |
| Электрическая при максимальной токовой нагрузке 0,5 А, 36 В при нормальной температуре | 12000 |
| Электрическая при максимальной токовой нагрузке 0,5 А, 36 В при максимальной температуре | 3000 |
| Электрическая при максимальной токовой нагрузке 0,25 А, 30 В при нормальной температуре | 6000 |
| Электрическая при максимальной токовой нагрузке 0,25 А, 30 В при максимальной рабочей температуре | 1500 |
| Стойкость в воздействующим механическим, климатическим и биологическим факторам | ЗУ ГОСТ РВ 20-39.414.1 |
| Гамма процентная наработка на отказ, не менее, ч | 20000 |
| Гарантийный срок службы, лет | 20 |
