Соединители ОКП-ВС-1

Электрические соединители низковольтные комбинированные прямоугольные для внутриблочного объёмного и печатного монтажа типа ОКП-ВС-1 предназначены для работы: – в низкочастотных электрических цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении от 10-3 до 100 В и силе тока от 10-6 до 1 А; – высокочастотных электрических цепях частотой до 500 МГц и напряжении до 100 В.
запросить образецзаказать консультацию
технические характеристики

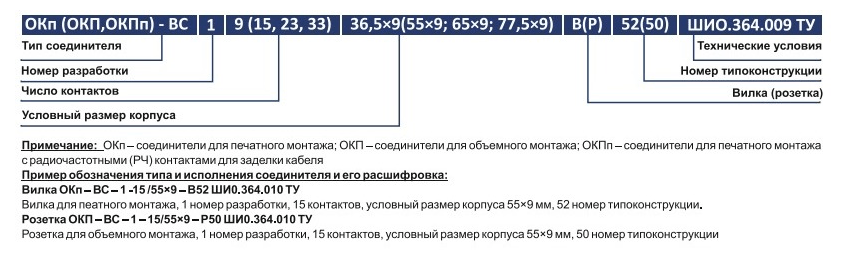

Структура условного обозначения
Технические характеристики
Технические характеристики
Масса, г
- вилка
- розетка
10 – 22,5
8 – 21,5
Габариты, мм (36 – 77,5)×30×9
Сопротивление контактов, Ом
-НЧ, штырь-гнездо ВЧ
Корпус-корпус ВЧ
0,01
0,005
Количество контактов, шт:
- ВЧ
- НЧ
От 2 до 4
От 7 до 29
Электробезопасность
Электрическая прочность изоляции в н.к.у. (эфф.), В, не менее 500
Сопротивление изоляции в н.к.у., МОм, не менее 1000
Условия эксплуатации
Синусоидальная вибрация с амплитудой ускорения 10g, Гц 1-600
Ударная прочность

Одиночные удары:
- Пиковое ударное ускорение, g
- При длительности действия, мс

Многократные удары:
- Пиковое ударное ускорение, g
- При длительности действия, мс


1000
0,1 – 2


15; 40; 100
5 – 10; 2 – 10; 1 – 5
Акустический шум
Диапазон частот, Гц
Уровень звукового давления, дБ
50-10000
140
Линейное ускорение, g 10
Температура окружающей среды, ℃ От -60 до +85
Относительная влажность при t=35℃, % не более 98
Атмосферное пониженное давление, Па
- рабочее
- предельное
- повышенное рабочее давление, Па
0,53·103
0,12·105
2,94·105
Параметры надежности
Минимальная наработка, ч 10000
Число сочленений-расчленений 500
Гарантийный срок службы, лет 15
