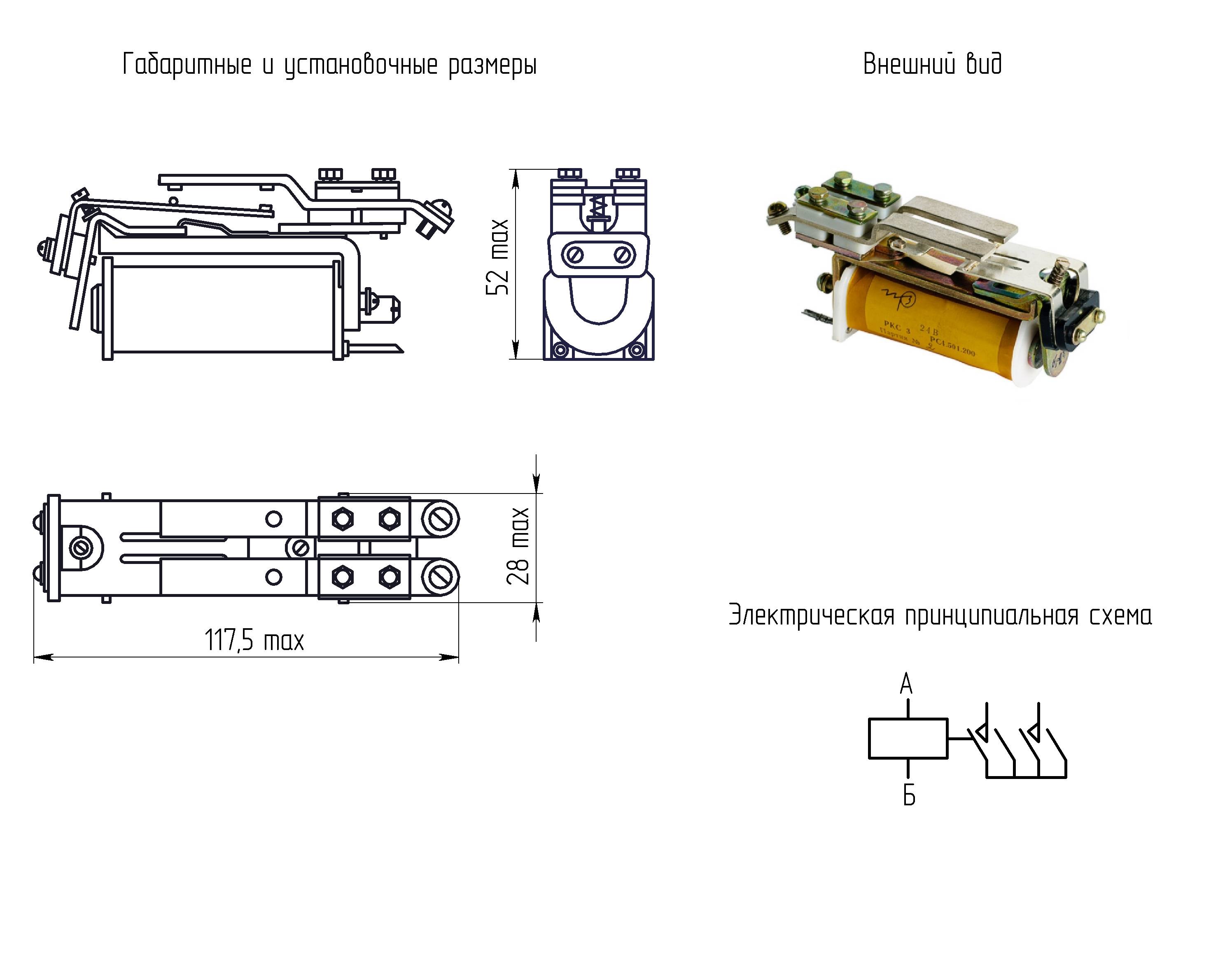

Для Datasheet">

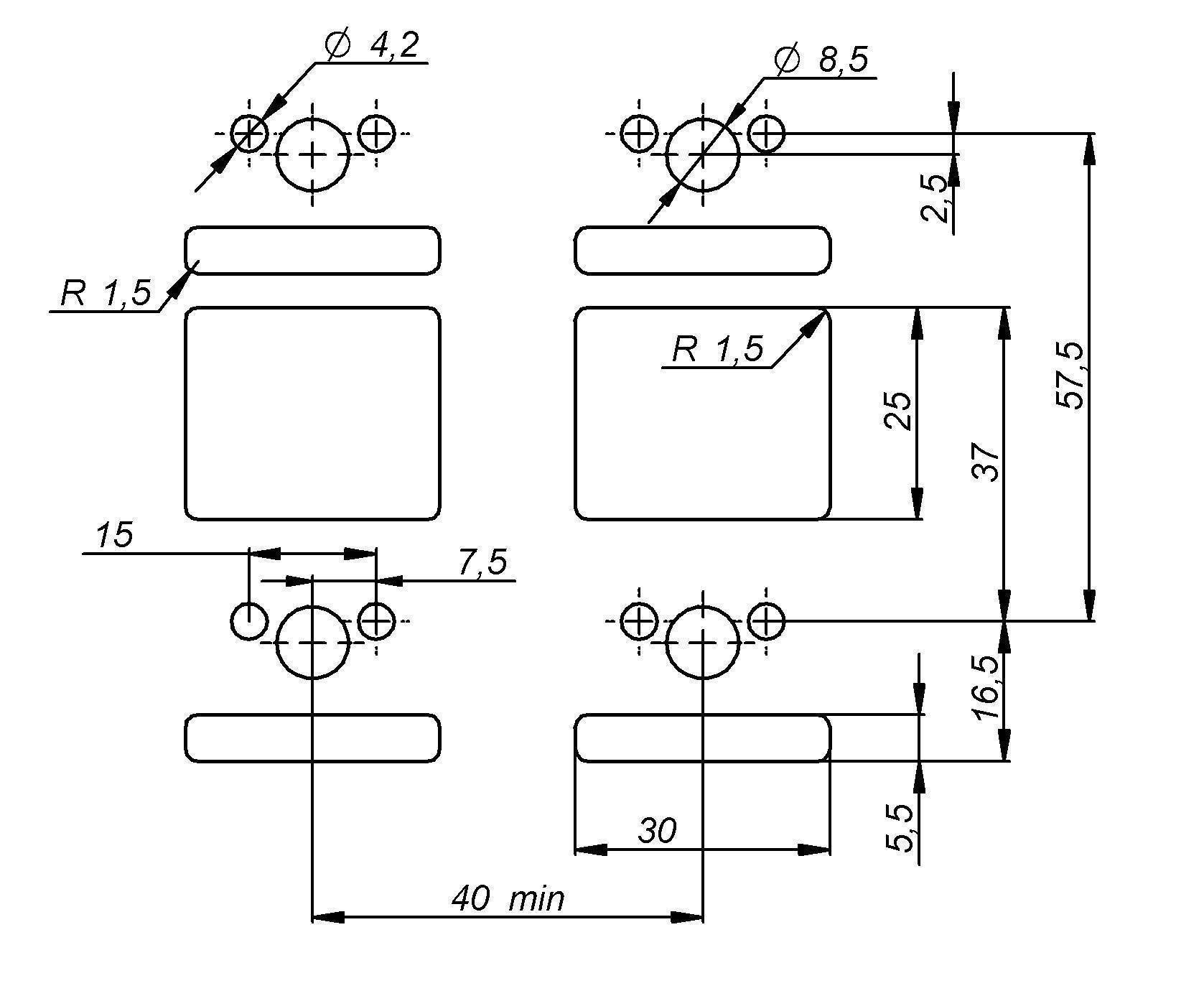

Разметка для крепления или монтажа">
Электрическая принципиальная схема">
По запросу
-
+
Скачать декларацию
Скачать технические характеристики
Скачать каталог pdf
Запросить прайс лист
технические характеристики
описание
условия заказа
Технические характеристики
Общие характеристики
Условное обозначение
РКС 3 РС4.501.200
Климатическое исполнение
УХЛ
Технические характеристики
Материал контактов/покрытие контактов
Ср 99,9; КМК А31м
Способ монтажа
навесной
Число и вид контактов (з - замыкающий; р - размыкающий; п - переключающий)
1 з
Режимы коммутации
Максимальное коммутируемое напряжение переменного тока, В
220
Максимальное коммутируемое напряжение постоянного тока, В
110
Максимальный коммутируемый переменный ток, А
20
Максимальный коммутируемый постоянный ток, А
20
Электрические параметры
Рабочее напряжение, В
24 ± 2,4
Род тока
Постоянный
Время отпускания, мс, не более
20
Время срабатывания, мс, не более
90
Сопротивление изоляции в н.у., МОм, не менее
200
Сопротивление обмотки, Ом
175 ± 17,5
Сопротивление цепи контактов, Ом
0,1
Ток отпускания, мА, не менее
5
Ток срабатывания, мА, не более
87
Условия эксплуатации
Атмосферное давление, Па
от 85000 до 106600
Механический удар многократного действия
12g 10000 ударов
Механический удар одиночного действия
150g 9 ударов
Минимальный срок сохраняемости, лет
15
Синусоидальная вибрация
4g от 5 до 80 Гц
Температура окружающей среды, °C
от -50 до +50
Описание
Электромагнитное реле РКС3 на одно замыкание с двойным разрывом цепи и дугогасящими контактами предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50 Гц.
