Реле РП-Ир2 1.4.П.0.0.D.024.0.02.1 ФИМД.640171.001 ТУ

Реле РП-Ир2 1.4.П.0.0.D.024.0.02.1 ФИМД.640171.001 ТУ
Реле РП-Ир2 1.4.П.0.0.D.024.0.02.1 ФИМД.640171.001 ТУ Структура обозначений

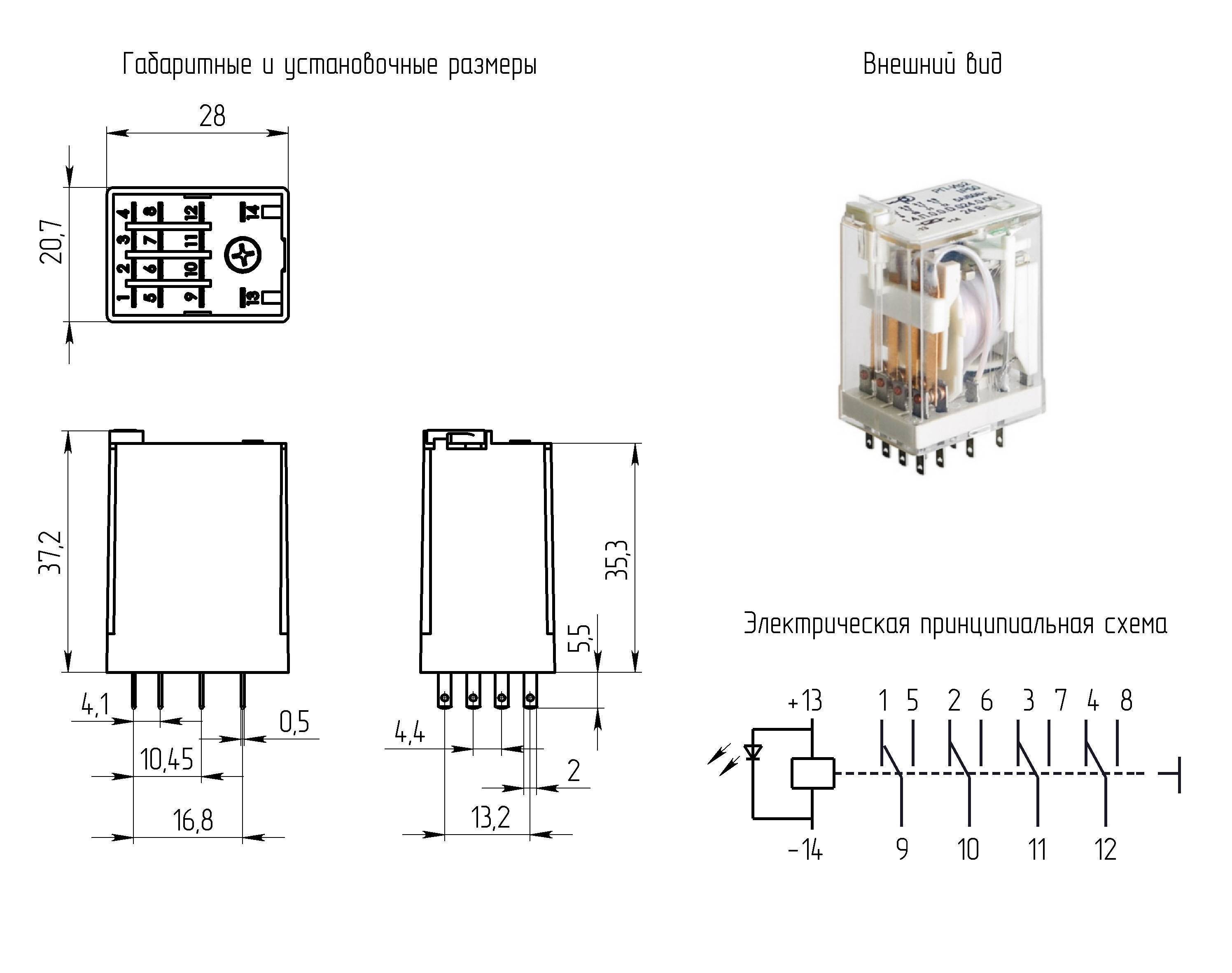

Реле РП-Ир2 1.4.П.0.0.D.024.0.02.1 ФИМД.640171.001 ТУ Для Datasheet

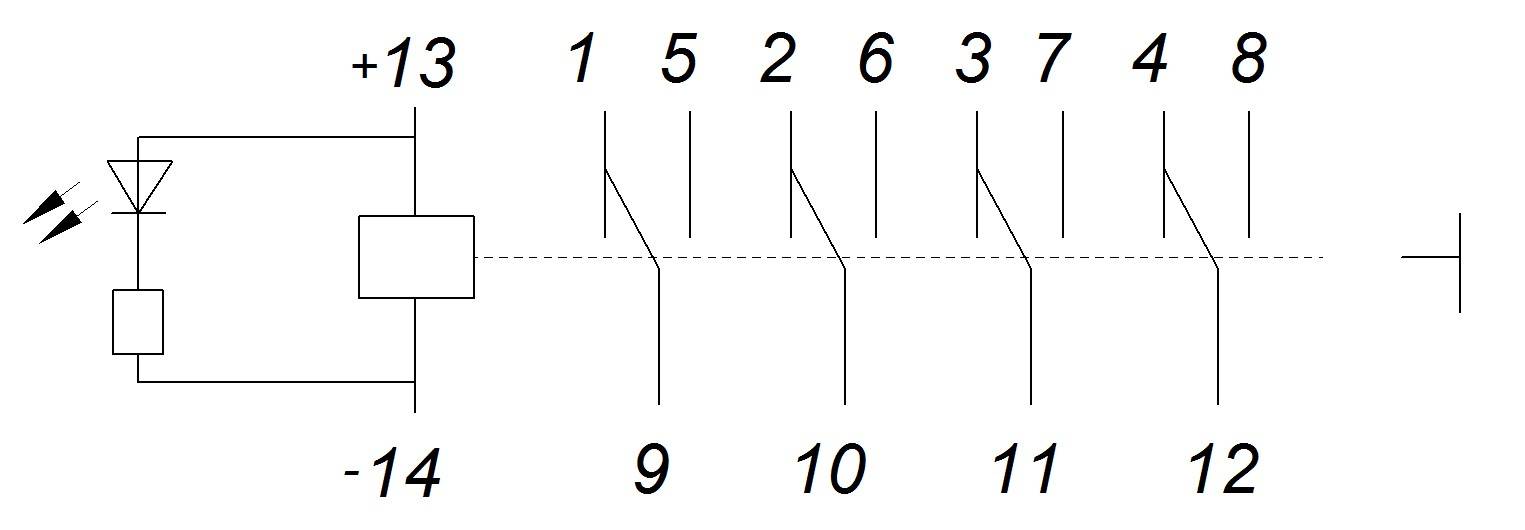

Реле РП-Ир2 1.4.П.0.0.D.024.0.02.1 ФИМД.640171.001 ТУ Электрическая принципиальная схема
Смотреть 3D модельСкачать 3D модель
679.80 ₽

* Цена указана с НДС

-
+
 Купить в 1 клик Запросить образец
Скачать декларацию
Скачать технические характеристики
Скачать каталог pdf
Запросить прайс лист
технические характеристики
описание
условия заказа
Технические характеристики
Общие характеристики
Условное обозначение
РП-Ир2 1.4.П.0.0.D.024.0.02.1
Климатическое исполнение
УХЛ 2.1
Масса, г, не более
35
Климатическое исполнение
УХЛ 2.1
Технические характеристики
Опции и их вариации
тестовая кнопка+светодиод
Степень защиты по ГОСТ 14254
IP50
Материал контактов/покрытие контактов
СрН
Способ монтажа
на розетку КС-2
Конструктивное исполнение
1.4.П.0.0.D.024.0.02.1
Режимы коммутации
Максимальный коммутируемый переменный ток, А
2,3
Максимальный коммутируемый постоянный ток, А
7
Электрические параметры
Рабочее напряжение, В
24 ± 2,4
Род тока
Постоянный
Время отпускания, мс, не более
10
Время срабатывания, мс, не более
20
Напряжение отпускания, В, не менее
1,2
Напряжение срабатывания, В, не более
19,2
Сопротивление изоляции в н.у., МОм, не менее
50
Сопротивление обмотки, Ом
600 ±60
Сопротивление цепи контактов, Ом
не более 0,1 в период поставки
Условия эксплуатации
Атмосферное давление, Па
от 84000 до 106600
Механический удар многократного действия
7g
Механический удар одиночного действия
3g
Минимальный срок сохраняемости, лет
20
Синусоидальная вибрация
3g от 20 до 100 Гц
Температура окружающей среды, °C
от -60 до +65
Минимальный срок сохраняемости, лет
20
Температура окружающей среды, °C
от -60 до +65
Описание
Реле РП-Ир2 1.4.П.0.0.D.024.0.02.1 - промежуточное электромагнитное реле РП-Ир2 на 4 переключающие группы контактов предназначено для коммутации электрических цепей постоянного тока. Коммутируемый ток до 7А, монтаж на розетку КС-2, напряжение питания обмотки 24В постоянного тока, с допуском по напряжению ±10%, с тестовой кнопкой и светодиодным индикатором.

Реле является функциональным аналогом следующих моделей:
  • - Finder 55.34.9.024.0040
  • - Shenler RKF4CO024LT / RKE4CO024LT
  • - Relpol R15-2014-2-1024-KL
  • - ABB CR-M024DC4L
  • - Omron MY4IN 24VDC
  • - Releon RP5.3.4.9.024.5.0
  • - TE Connectivity PT570124

Реле зарегистрировано в реестре промышленной продукции РФ (Постановление Правительства №719 от 17.07.2015).
Изделие соответствует требованиям Техрегламентов Таможенного союза ТР ТС 001/2011 и ТР ТС 002/2011.
