Реле РП-Ир2 1.0.Р.0.1.D.012.0.00.2 ФИМД.640171.001 ТУ

Смотреть 3D модельСкачать 3D модель

* Цена указана с НДС

-
+
 Купить в 1 клик Запросить образец
Скачать технические характеристики
Скачать каталог pdf
Запросить прайс лист
технические характеристики
описание
условия заказа
Технические характеристики
Общие характеристики
Условное обозначение
Реле РП-Ир2 1.0.Р.0.1.D.012.0.00.2
Климатическая категория по ГОСТ 28198-89
60/100/21
Масса, г, не более
35
Климатическое исполнение
ТВ2
Технические характеристики
Количество направлений (Н)
3
Количество положений (П)
2
Опции и их вариации
отсутствуют
Степень защиты по ГОСТ 14254
IP50
Материал контактов/покрытие контактов
СрН
Способ монтажа
на розетку КС-2
Тип вала
со шлицом
Тип коммутаций
без разрыва
Тип монтажа

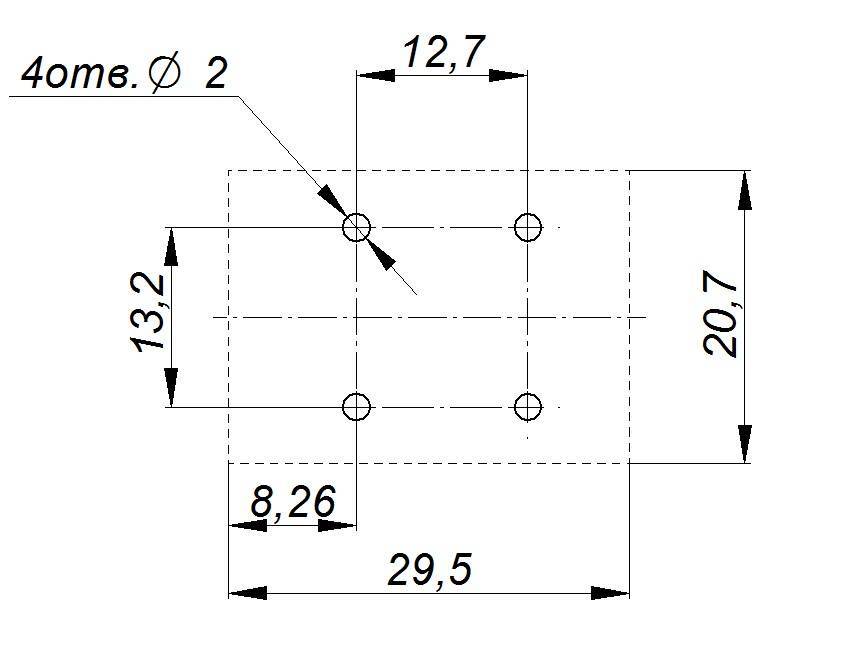

объёмный, печатный
Конструктивное исполнение
1.0.Р.0.1.D.012.0.00.2
Вылет вала от монтажной плоскости, мм
16
Режимы коммутации
Максимальный коммутируемый переменный ток, А
20
Максимальный коммутируемый постоянный ток, А
20
Электрические параметры
Рабочее напряжение, В
12 ±1,2
Род тока
Постоянный
Время отпускания, мс, не более
3
Время срабатывания, мс, не более
20
Напряжение отпускания, В, не менее
0,42
Напряжение срабатывания, В, не более
8,2
Сопротивление изоляции в н.у., МОм, не менее
50
Сопротивление обмотки, Ом
144 ±14,4
Сопротивление цепи контактов, Ом
не более 0,1 в период поставки
Условия эксплуатации
Атмосферное давление, Па
от 84000 до 106600
Линейное ускорение, g
50
Механический удар многократного действия
7g
Механический удар одиночного действия
3g
Синусоидальная вибрация
3g от 20 до 100 Гц
Атмосферное пониженное давление, рабочее, Па
6*10^4
Температура окружающей среды, °С
от - 60 до + 100
Минимальный срок сохраняемости, лет
20
Температура окружающей среды, °C
от -60 до +65
Описание
Реле РП-Ир2 1.0.Р.0.1.D.012.0.00.2 ФИМД.640171.001 ТУ - промежуточное электромагнитное реле РП-Ир2 на одно замыкание с двойным разрывом цепи контактов предназначено для коммутации электрических цепей постоянного тока. Коммутируемый ток до 20A, монтаж на розетку КС-2, материал контактов AgNi, напряжение питания обмотки 12В постоянного тока, с допуском по напряжению ±10%, без дополнительных опций, климатическое исполнение ТВ2.

Реле зарегистрировано в реестре промышленной продукции РФ (Постановление Правительства №719 от 17.07.2015).
Изделие соответствует требованиям Техрегламентов Таможенного союза ТР ТС 001/2011 и ТР ТС 002/2011.
