Реле РЭК59 ШРВИ.647115.001-46 Д ШРВИ.647115.001 ТУ

Для Datasheet">

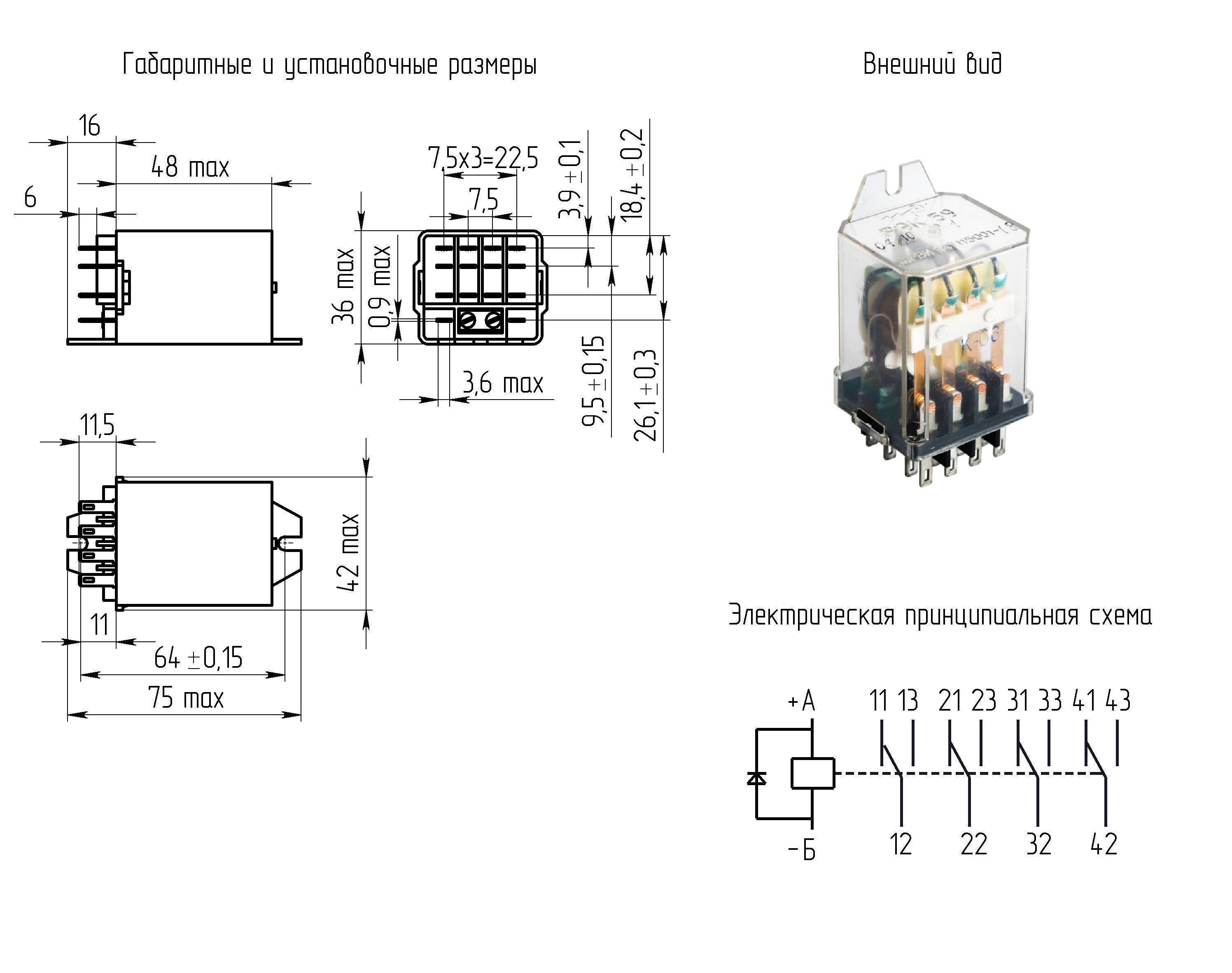

Разметка для крепления или монтажа">

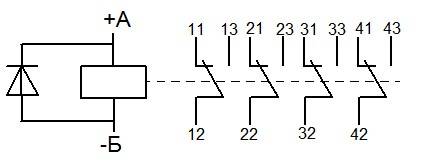

Электрическая принципиальная схема">
Смотреть 3D модель Скачать 3D модель
По запросу
-
+
Скачать декларацию
Скачать технические характеристики
Скачать каталог pdf
Запросить прайс лист
технические характеристики
описание
условия заказа
Технические характеристики
Общие характеристики
Условное обозначение
РЭК 59 ШРВИ.647115.001-46Д
Климатическое исполнение
УХЛ 2.1
Технические характеристики
Материал контактов/покрытие контактов
Ср99,9
Способ монтажа
навесной или на розетку КС-6
Опции и их вариации
диод
Способ присоединения внешних проводников
Вывод шириной 2,8 мм под соединитель 1-13
Стойкость к механическим внешним воздействиям группы по ГОСТ 17516.1
М25
Число и вид контактов (з - замыкающий; п - переключающий)
4 п
Режимы коммутации
Максимальное коммутируемое напряжение переменного тока, В
380
Максимальное коммутируемое напряжение постоянного тока, В
220
Максимальный коммутируемый переменный ток, А
10 выводы контактов соединить между собой
Максимальный коммутируемый постоянный ток, А
5
Электрические параметры
Рабочее напряжение, В
110 ± 11
Род тока
Постоянный
Время отпускания, мс, не более
40
Время срабатывания, мс, не более
40
Напряжение отпускания, В, не менее
11
Напряжение срабатывания, В, не более
77
Сопротивление изоляции в н.у., МОм, не менее
200
Сопротивление обмотки, Ом
8560 ± 856
Сопротивление цепи контактов, Ом
0,5
Условия эксплуатации
Атмосферное давление, Па
от 84000 до 106600
Механический удар многократного действия
15g 10000 ударов
Механический удар одиночного действия
150g 9 ударов
Минимальный срок сохраняемости, лет
15
Синусоидальная вибрация
1g от 20 до 100 Гц
Температура окружающей среды, °C
от - 50 до + 70
Описание
Электромагнитное реле РЭК59 средней мощности предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 50 Гц.
