Технические характеристики
Материал контактов/покрытие контактов
СрМгНЦр-99

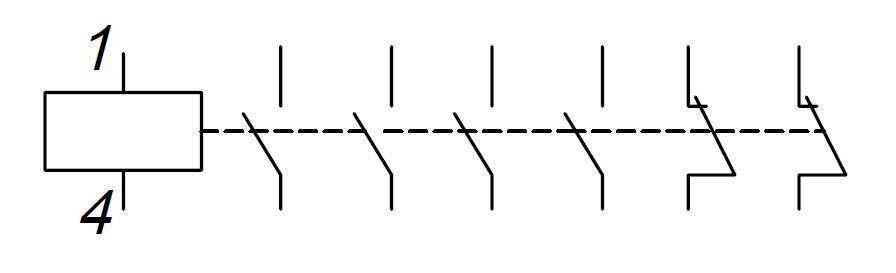

Число и вид контактов (з - замыкающий; р - размыкающий; п - переключающий)
4 з 2 р
Конструктивное исполнение
с дужкой
Режимы коммутации
Максимальное коммутируемое напряжение переменного тока, В
380
Максимальное коммутируемое напряжение постоянного тока, В
220
Максимальный коммутируемый переменный ток, А
5
Максимальный коммутируемый постоянный ток, А
0,23
Электрические параметры
Время отпускания, мс, не более
60
Время срабатывания, мс, не более
60
Сопротивление изоляции в н.у., МОм, не менее
200
Сопротивление обмотки, Ом
40 ±4
Сопротивление цепи контактов, Ом
0,1
Ток отпускания, мА, не менее
0,03
Ток срабатывания, мА, не более
0,135-0,175
Условия эксплуатации
Атмосферное давление, Па
от 85000 до 106600
Механический удар многократного действия
15 g 5000 ударов
Механический удар одиночного действия
150 g 9 ударов
Минимальный срок сохраняемости, лет
6
Синусоидальная вибрация
3 g от 5 до 40 Гц
Температура окружающей среды, °C
от 0 до +35
