Технические характеристики
Материал контактов/покрытие контактов
СрМгНЦр-99

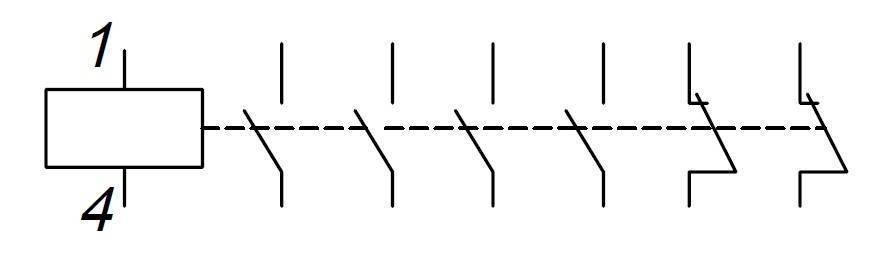

Число и вид контактов (з - замыкающий; р - размыкающий; п - переключающий)
4 з 2 р

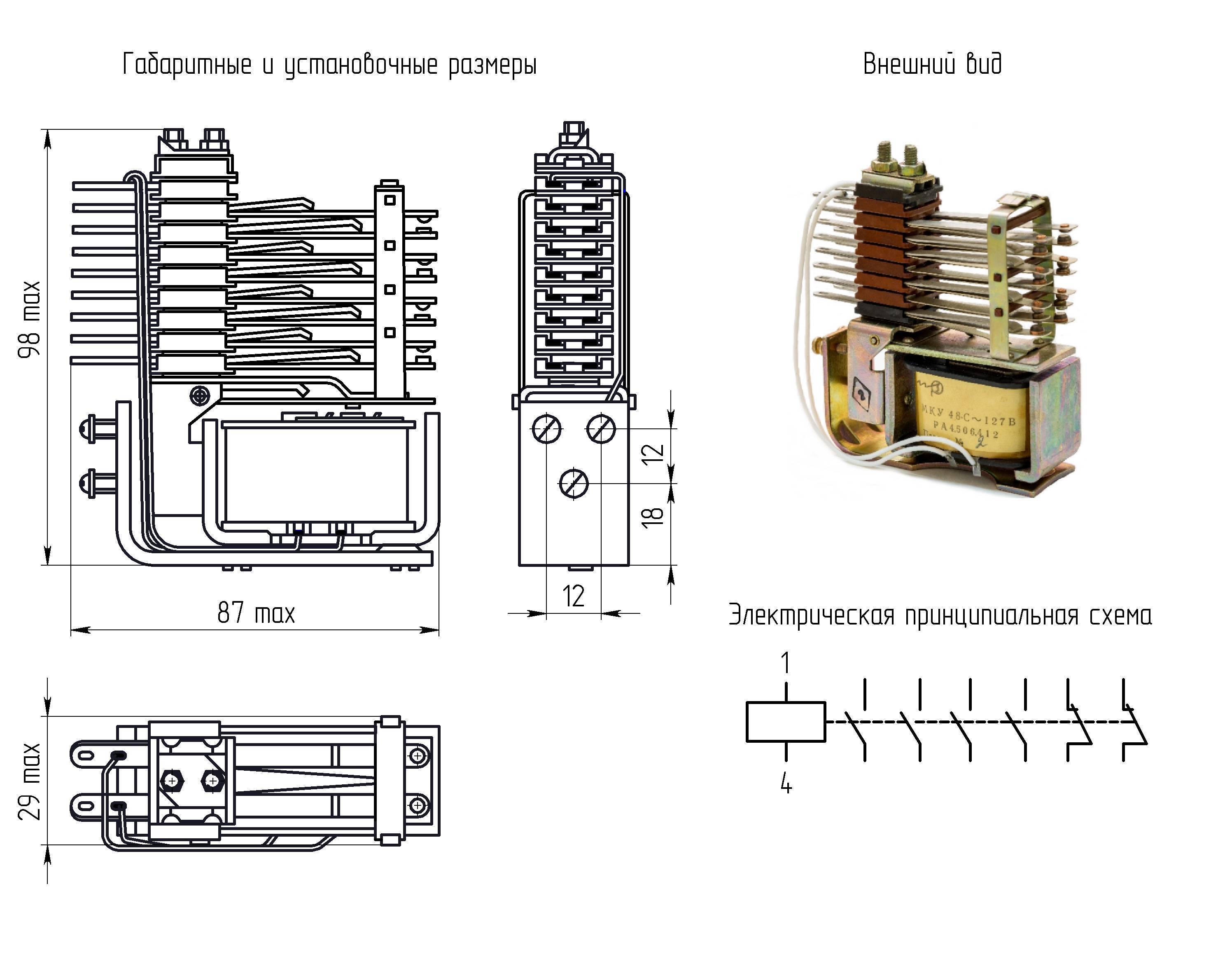

Конструктивное исполнение
с дужкой
Режимы коммутации
Максимальное коммутируемое напряжение переменного тока, В
380
Максимальное коммутируемое напряжение постоянного тока, В
220
Максимальный коммутируемый переменный ток, А
5
Максимальный коммутируемый постоянный ток, А
0,23
Электрические параметры
Время отпускания, мс, не более
60
Время срабатывания, мс, не более
60
Сопротивление изоляции в н.у., МОм, не менее
200
Сопротивление обмотки, Ом
7 ±0,7
Сопротивление цепи контактов, Ом
0,1
Ток отпускания, мА, не менее
0,12
Ток срабатывания, мА, не более
0,45
Условия эксплуатации
Атмосферное давление, Па
от 85000 до 106600
Механический удар многократного действия
15 g 5000 ударов
Механический удар одиночного действия
150 g 9 ударов
Минимальный срок сохраняемости, лет
6
Синусоидальная вибрация
3 g от 5 до 40 Гц
Температура окружающей среды, °C
от 0 до +35
