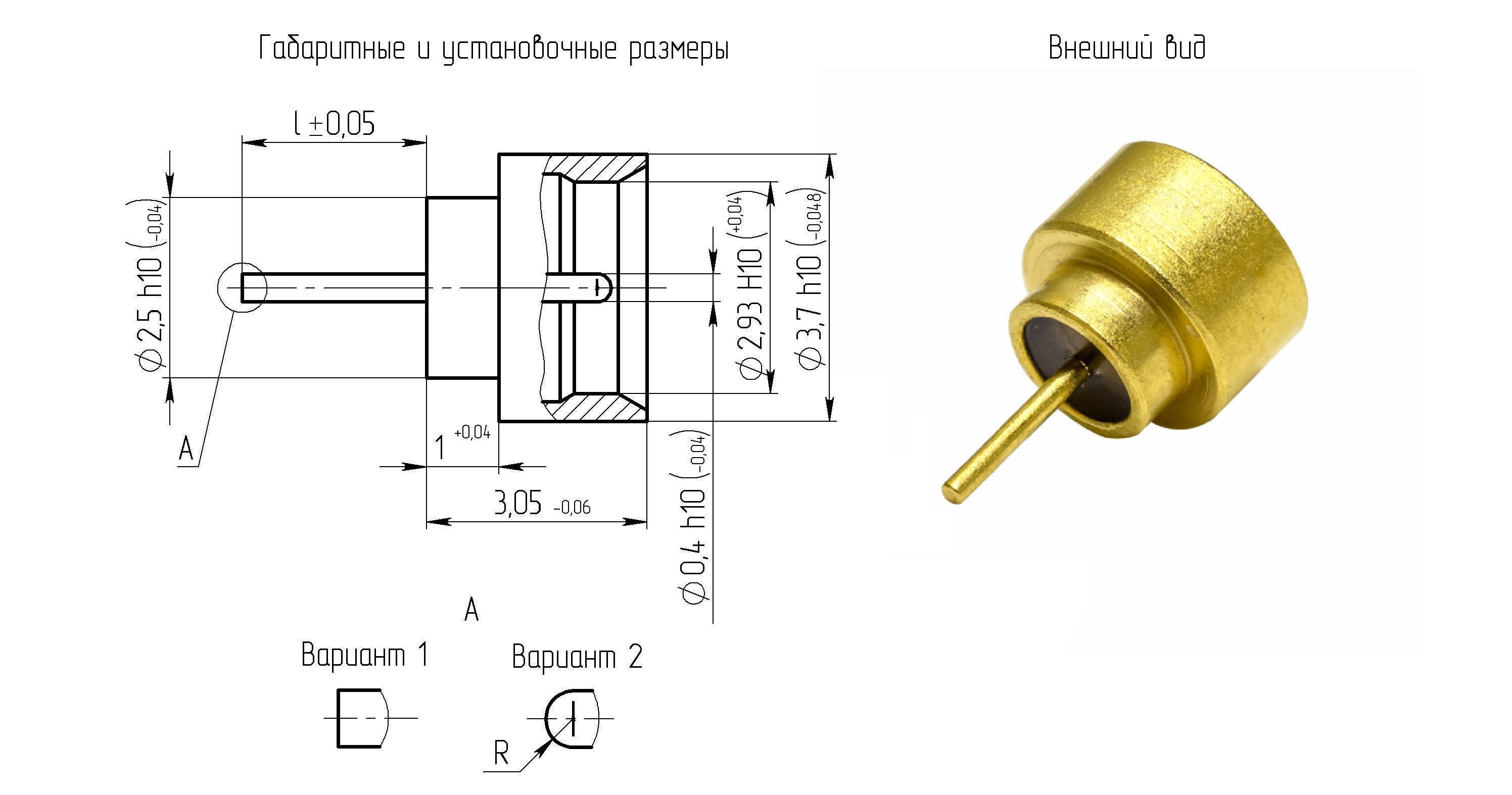

Переход ПКГм-50-007-01-1,90Р-19-В ФИМД.430421.003ТУ

Для Datasheet">
Смотреть 3D модель Скачать 3D модель
По запросу
-
+
Скачать инструкцию по монтажу
Скачать технические характеристики
Скачать каталог pdf
Запросить прайс лист
технические характеристики
описание
условия заказа
Технические характеристики
Общие характеристики
Типоконструкция
переход
Вид соединяемых цепей
радиочастотные коаксиальные полосковые
Тип сочленения
полный
Длина токовывода, l, мм
1,90
Конструктивный аналог
-
Радиус на торце токовывода
да
Климатическое исполнение
В
Технические характеристики
Тип соединителя
SMP
Способ монтажа
на микрополосковую линию
Допустимое количество сочленений, не менее
100
Материал покрытия
М1.Н3.Зл-Ко(99,5-99,9)3
Натекание (герм) не более, m3· Па · c-1
1,3 · 10-11
Герметичность
герметичные
Конструктивное исполнение
прямое
Электрические параметры
Сопротивление изоляции в н.у., МОм, не менее
5000
Волновое сопротивление, Ом
50
Динамическая нестабильность, %
30
Максимальный КСВН
1,35
Предельная рабочая частота, ГГц
18
Рабочее напряжение (амплитудное), В
335
Сопротивление контакта штырь - гнездо, Ом не более
0,06
Статическая нестабильность, %
10
Экранное затухание, дБ не менее
минус 65
Потери прямые, дБ не более
0,35
Сопротивление контакта корпус - корпус, Ом не более
0,02
Условия эксплуатации
Минимальный срок сохраняемости, лет
25
Температура окружающей среды, °C
от -60 до +155
Атмосферное повышенное давление, рабочее, Па
294480 (2000 мм рт.ст.)
Атмосферное пониженное давление, рабочее, Па
0,67· 103 (5 мм рт.ст.)
Минимальная наработка, ч
5000
Описание
Переходы коаксиальные герметичные микрополосковые предназначены для работы в электрических цепях радиочастотных трактов с волновым сопротивлением 50 Ом и рабочим диапазоном частот до 18 ГГц, используются для перехода с коаксиальной на микрополосковую линию в герметизированных блоках радиоэлектронной аппаратуры. Сочленяются с ответными розетками типа SMP и переходами типа SMP защелкиванием.
