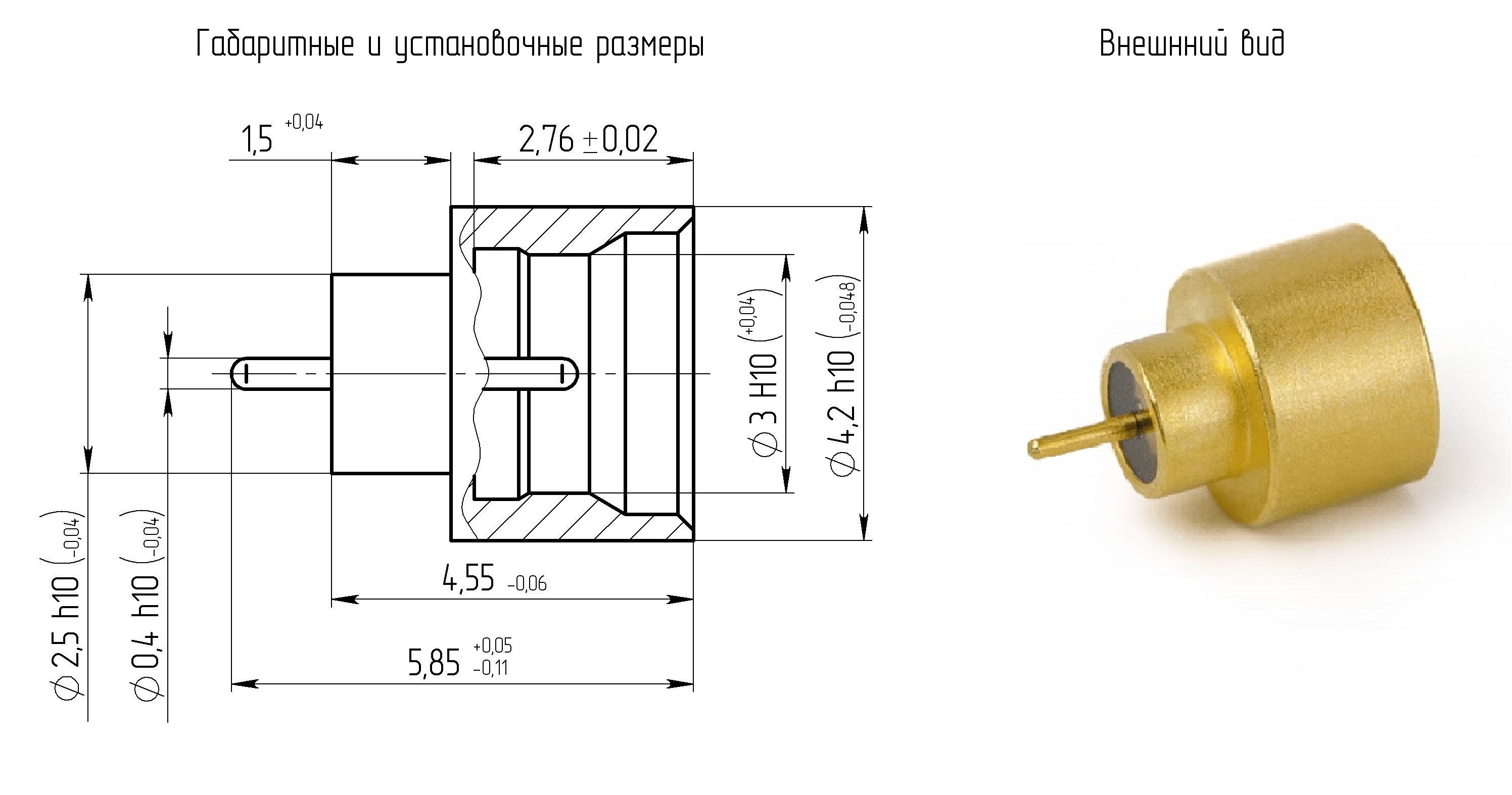

Общие характеристики
Вид соединяемых цепей
радиочастотные коаксиальные полосковые
Тип сочленения
ограниченный
Длина токовывода, l, мм
1,30
Конструктивный аналог
P682-2CC (Carlisle)
Радиус на торце токовывода
да
Максимальный КСВН
1,25(до12 ГГц), 1,35(12-18 ГГц), 1,4(18-26,5 ГГц)
Климатическое исполнение
В
Климатическое исполнение
В
Технические характеристики
Способ монтажа
на микрополосковую линию
Допустимое количество сочленений, не менее
500
Материал покрытия
М1.Н3.Зл-Ко(99,5-99,9)3
Герметичность
герметичные
Конструктивное исполнение
прямое
Допустимое количество сочленений, не менее
500
Электрические параметры
Сопротивление изоляции в н.у., МОм, не менее
5000
Волновое сопротивление, Ом
50
Динамическая нестабильность, %
30
Максимальный КСВН
1,25(до12 ГГц), 1,35(12-18 ГГц), 1,4(18-26,5 ГГц)
Предельная рабочая частота, ГГц
26,5
Рабочее напряжение (амплитудное), В
335
Сопротивление контакта штырь - гнездо, Ом не более
0,06
Статическая нестабильность, %
10
Экранное затухание, дБ не менее
минус 65
Потери прямые, дБ не более
0,25(до12 ГГц), 0,55(12-18 ГГц), 0,65(18-26,5 ГГц)
Сопротивление контакта корпус - корпус, Ом не более
0,02
Экранное затухание, дБ не менее
минус 65
Максимальный КСВН
1,25(до12 ГГц), 1,35(12-18 ГГц), 1,4(18-26,5 ГГц)
Волновое сопротивление, Ом
50
Статическая нестабильность, %
10
Динамическая нестабильность, %
30
Предельная рабочая частота, ГГц
26,5
Условия эксплуатации
Натекание (герм) не более, m3· Па · c-1
1,3 · 10-11
Минимальный срок сохраняемости, лет
25
Температура окружающей среды, °C
от -60 до +155
Атмосферное повышенное давление, рабочее, Па
294480 (2000 мм рт.ст.)
Атмосферное пониженное давление, рабочее, Па
0,67· 103 (5 мм рт.ст.)
Минимальная наработка, ч
5000
Атмосферное пониженное давление, рабочее, Па
0,67· 103 (5 мм рт.ст.)
Минимальная наработка, ч
5000
Минимальный срок сохраняемости, лет
25
Температура окружающей среды, °C
от -60 до +155
Рабочий диапазон температур, °C
от -60 до +125
