Переходы розетка-розетка тип SMP

Переходы розетка-розетка тип SMP (bullet) используется для соединения вилок типа SMP, смонтированных на печатные платы или модули, при этом одна из вилок с полным или ограниченным типом сочленения, а другая со скользящим типом сочленения или сочленением типа ловитель.
технические характеристики
Габаритные и установочные размеры

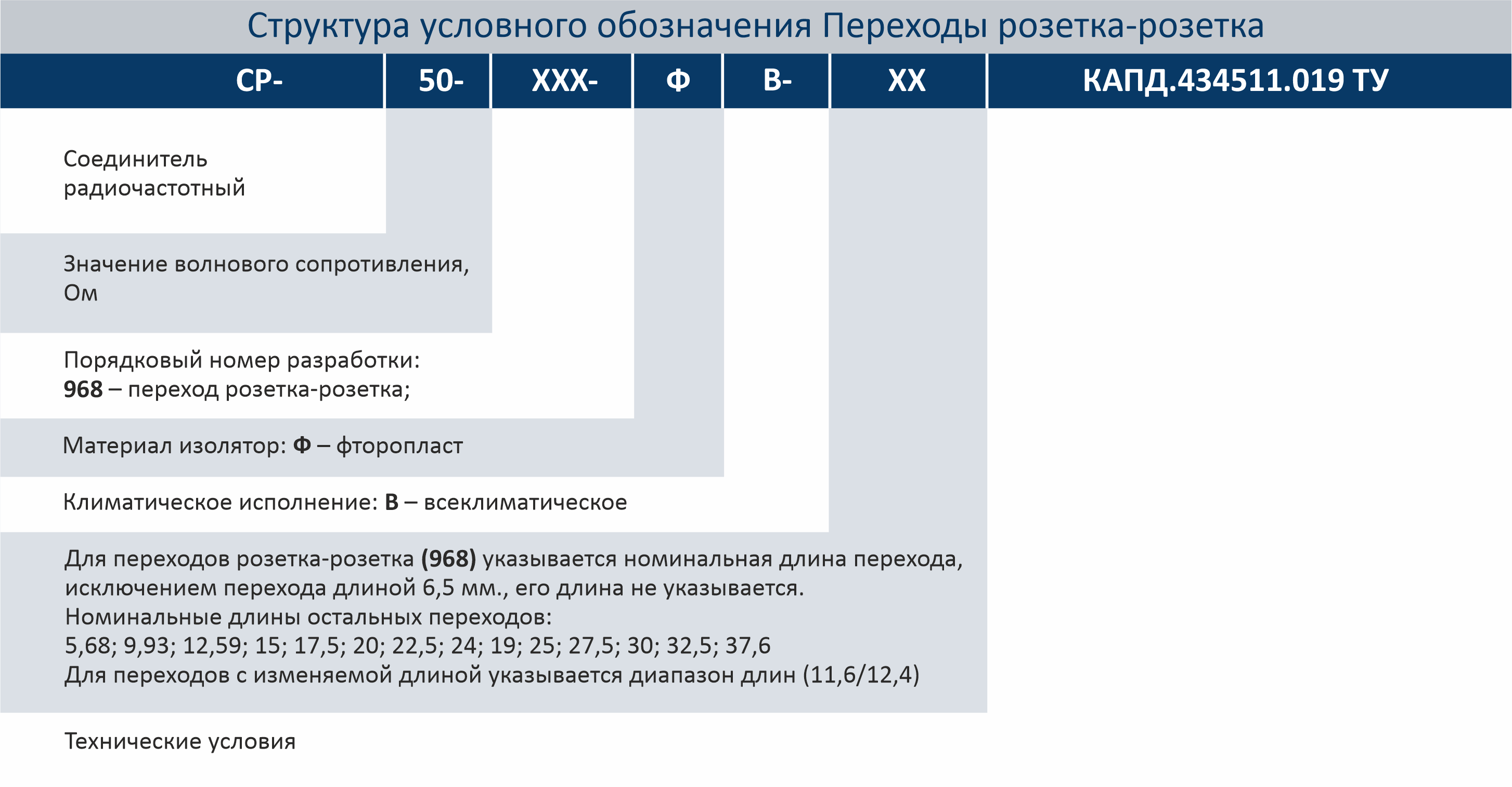

Структура условного обозначения

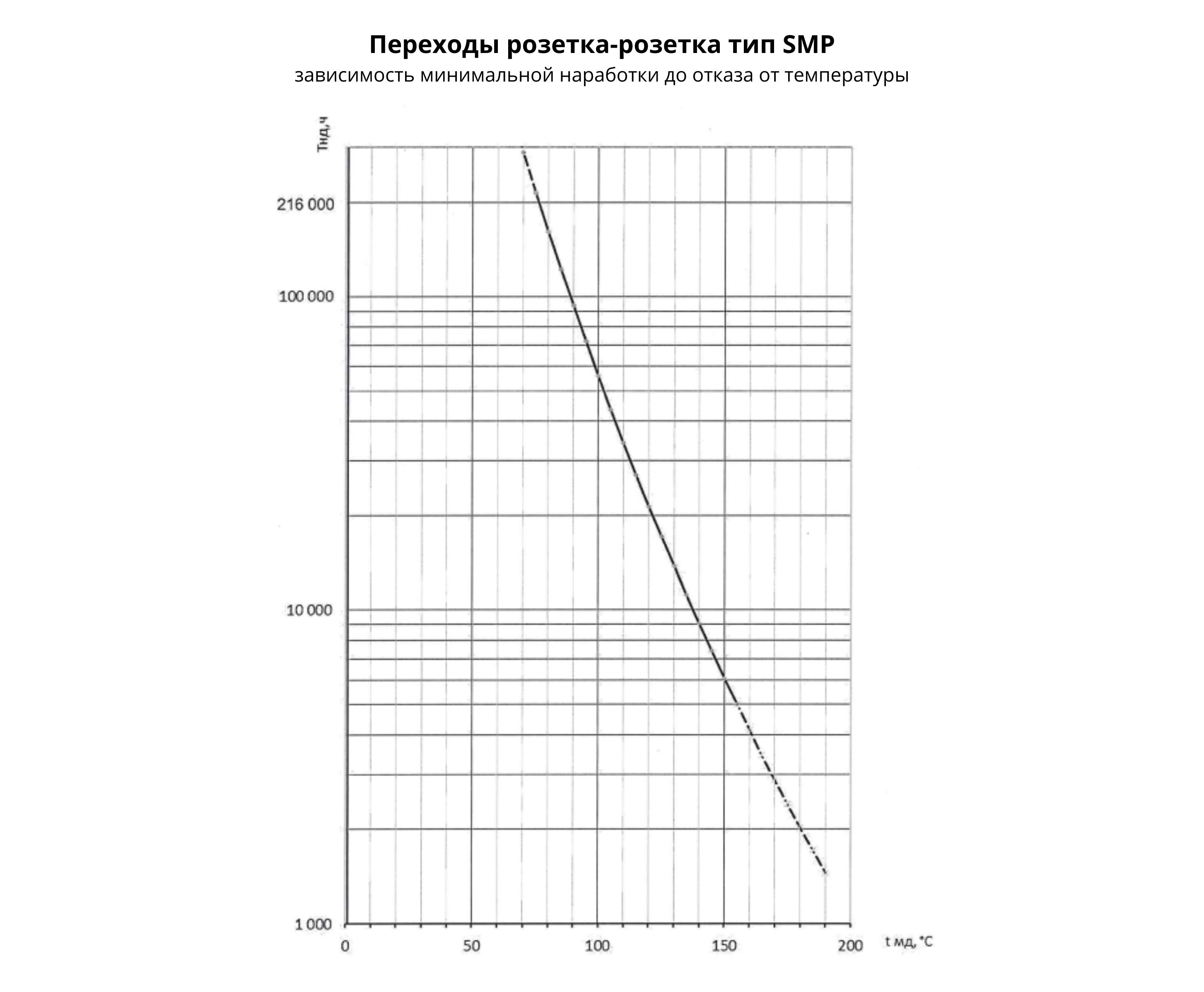

График зависимости
Технические характеристики
Технические характеристики | |
Материал и покрытие проводников |
БрБ2 М1.Н3.Зл-Ко(99,5-99,9)1 |
Материал изолятора | Ф-4 |
Электрические характеристики | |
Номинальное волновое сопротивление, Ом | 50 |
Диапазон частот, ГГц СР-50-968ФВ-5,68 СР-50-968ФВ-9,93 СР-50-968ФВ-11,4/12,6 СР-50-968ФВ-(12,59-37,6) СР-50-968ФВ |
0…26,5 0…40 0…26,5 0…18 0…18 |
Экранное затухание, не менее, дБ | -65 |
Рабочее напряжение максимальное (амплитудное значение), В | 335 |
Допустимая мощность на частоте 2,2 ГГц, Вт | 65 |
КСВН, не более СР-50-968ФВ-5,68 СР-50-968ФВ-9,93 СР-50-968ФВ-11,4/12,6 СР-50-968ФВ-(12,59-37,6) СР-50-968ФВ |
1,4 (до 18 ГГц), 1,5 (18-26,5 ГГц) 1,25 (до 12 ГГц), 1,35 (12-18 ГГц), 1,5 (18-26,5 ГГц) 1,35 (до 18 ГГц), 1,6 (18-40 ГГц) 1,3 1,6 |
Прямые СВЧ-потери, дБ, не более СР-50-968ФВ-5,68 СР-50-968ФВ-9,93 СР-50-968ФВ-11,4/12,6 СР-50-968ФВ-(12,59-37,6) СР-50-968ФВ |
0,3 (до 18 ГГц), 0,4 (18-26,5 ГГц) 0,3 (до 12 ГГц), 0,4 (12-18 ГГц), 0,5 (18-26,5 ГГц) 0,3 (до 18 ГГц), 0,5 (18-40 ГГц) 0,3 0,6 |
Сопротивление изоляции, не менее, МОм | 5000 |
Переходное сопротивление контакта, не более, Ом: - центрального проводника - наружного проводника |
0,06 0,02 |
Статическая нестабильность переходного сопротивления контактов, не более, % | 10 |
Динамическая нестабильность переходного сопротивления контактов, не более, % | 30 | Механические характеристики |
Минимальное усилие расчленения, Н: - для переходов с полным типом сочленения - для переходов с ограниченным типом сочленения - для переходов со скользящим типом сочленения |
22 9 2,2 |
Количество сочленений, не менее | 100 |
Эксплуатационные характеристики | |
Рабочий диапазон температур, ℃ | -60…+155 |
Требование к ВВФ | По группе 1У ГОСТ РВ 20.39.414.1 |
Масса, г, не более | 0,16...1,62 |
Минимальный срок службы, не менее, лет | 25 |
Схема электрическая
Габаритные и установочные размеры

Область применения


Подбор по фильтрам

Переход СР-50-968ФВ-35 КАПД.434511.019 ТУ
По запросу
Переход СР-50-968ФВ-35 КАПД.434511.019 ТУ
Максимальный КСВН
1,3
Конструктивный аналог
-
Предельная рабочая частота, ГГц
18
Волновое сопротивление, Ом
50
Длина, мм
35
Минимальный срок сохраняемости, лет
25
Потери прямые, дБ не более
0,3
По запросу

Переход СР-50-968ФВ-37,6 КАПД.434511.019 ТУ
По запросу
Переход СР-50-968ФВ-37,6 КАПД.434511.019 ТУ
Максимальный КСВН
1,3
Конструктивный аналог
19K119-K06L5 (Rosenberger)
Предельная рабочая частота, ГГц
18
Волновое сопротивление, Ом
50
Длина, мм
37,6
Минимальный срок сохраняемости, лет
25
Потери прямые, дБ не более
0,3
По запросу

Переход СР-50-968ФВ-5,68 КАПД.434511.019 ТУ
По запросу
Переход СР-50-968ФВ-5,68 КАПД.434511.019 ТУ
Максимальный КСВН
1,4(до 18 ГГц), 1,5(18-26,5 ГГц)
Конструктивный аналог
P650-2CC (Carlisle)
Предельная рабочая частота, ГГц
26,5
Волновое сопротивление, Ом
50
Длина, мм
5,68
Минимальный срок сохраняемости, лет
25
Потери прямые, дБ не более
0,3(до18 ГГц), 0,4(18-26,5 ГГц)
По запросу

Переход СР-50-968ФВ-9,93 КАПД.434511.019 ТУ
По запросу
Переход СР-50-968ФВ-9,93 КАПД.434511.019 ТУ
Максимальный КСВН
1,35(до 18 ГГц), 1,6(18-40 ГГц)
Конструктивный аналог
SMP-FSBA-990 (Amphenol)
Предельная рабочая частота, ГГц
40
Волновое сопротивление, Ом
50
Длина, мм
9,93
Минимальный срок сохраняемости, лет
25
Потери прямые, дБ не более
0,3(до18 ГГц), 0,5(18-40 ГГц)
По запросу
