Вилки для печатного монтажа и в торец платы

Вилки для поверхностного монтажа тип SMP устанавливаются на печатную плату, используются для построения перехода с платы на плату совместно с переходами розетка-розетка (bullet).

технические характеристики

Габаритные и установочные размеры

Структура условного обозначения

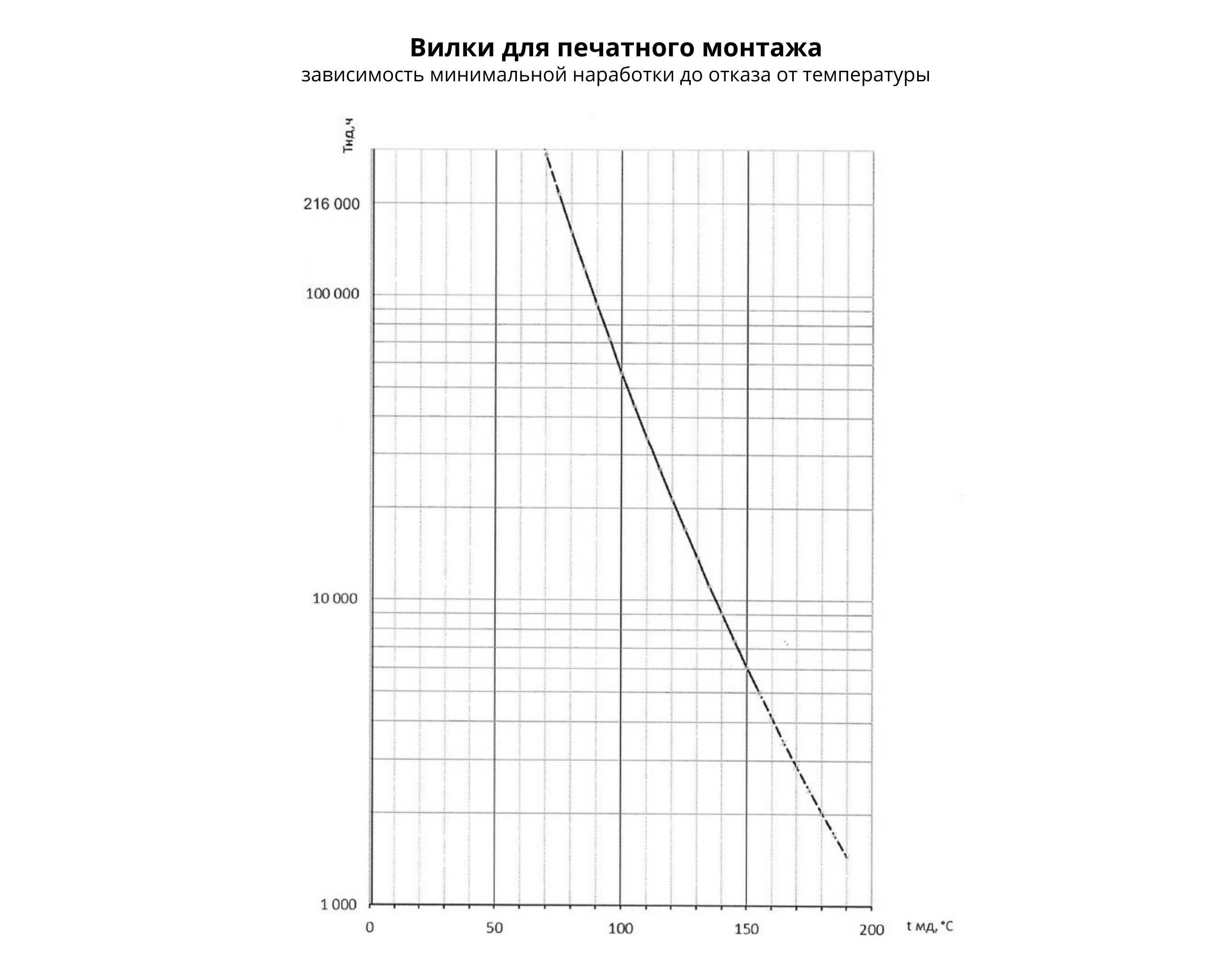

График зависимости

Технические характеристики

Технические характеристики
Материал и покрытие проводников	БрБ2 М1.Н3.Зл-Ко(99,5-99,9)1
Материал изолятора	Ф-4
Электрические характеристики
Номинальное волновое сопротивление, Ом	50
Диапазон частот, ГГц - СР-50-1039ФВ - СР-50-973В - СР-50-1040ФВ - СР-50-1041ФВ - СР-50-1038ФВ	0...26,5 0…18 0…18 0…18 0…26,5
Экранное затухание, не менее, дБ	-65
Рабочее напряжение максимальное (амплитудное значение), В	335
Допустимая мощность на частоте 2,2 ГГц, Вт	65
КСВН, не более - СР-50-1039ФВ - СР-50-973В - СР-50-1040ФВ - СР-50-1041ФВ - СР-50-1038ФВ	1,25 (до 18 ГГц), 1,4 (18-26,5 ГГц) 1,6 1,25 (до 12 ГГц), 1,35 (12-18 ГГц) 1,25 (до 12 ГГц), 1,35 (12-18 ГГц) 1,25 (до 12 ГГц), 1,35 (12-18 ГГц), 1,4 (18-26,5 ГГц)
Прямые СВЧ-потери, дБ, не более - СР-50-1039ФВ - СР-50-973В - СР-50-1040ФВ - СР-50-1041ФВ - СР-50-1038ФВ	0,3 (до 18 ГГц), 0,5 (18-26,5 ГГц) 0,5 0,25 (до 12 ГГц), 0,3 (12-18 ГГц) 0,25 (до 12 ГГц), 0,4 (12-18 ГГц) 0,25 (до 12 ГГц), 0,3 (12-18 ГГц), 0,6 (18-26,5 ГГц)
Сопротивление изоляции, не менее, МОм	5000
Электрическая прочность изоляции (амплитудное значение), В	1000
Переходное сопротивление контакта, не более, Ом: - центрального проводника, не более, Ом - наружного проводника, не более, Ом	0,06 0,02
Статическая нестабильность переходного сопротивления контактов, не более, %	10
Динамическая нестабильность переходного сопротивления контактов, не более, %	30
Механические характеристики
Минимальное усилие расчленения, Н: - для переходов с полным типом сочленения - для переходов с ограниченным типом сочленения - для переходов со скользящим типом сочленения	22 9 2,2
Допустимое количество сочленений и расчленений, не менее: - для переходов с полным типом сочленения - для переходов с ограниченным типом сочленения - для переходов со скользящим типом сочленения	100 500 1000
Эксплуатационные характеристики
Рабочий диапазон температур, ℃	-60…+155
Требование к ВВФ	По группе 1У ГОСТ РВ 20.39.414.1
Минимальный срок службы, не менее, лет	25
