Коаксиальные герметичные СВЧ вводы типа ПКГс-50
![](/upload/resize_cache/webp/iblock/57d/bbm685as7y0no4hs4tihoivq3gcqc842/ вводы.webp)
Переходы коаксиальные герметичные сверхвысокочастотные вводы (СВЧ вводы) предназначены для работы в электрических цепях радиочастотных трактов с волновым сопротивлением 50 Ом.
технические характеристики
Габаритные и установочные размеры
Структура условного обозначения
Технические характеристики
Технические характеристики | |
Материалы и покрытие проводников |
29НК М1.Н3.Зл-Ко(99,5-99,9)3 |

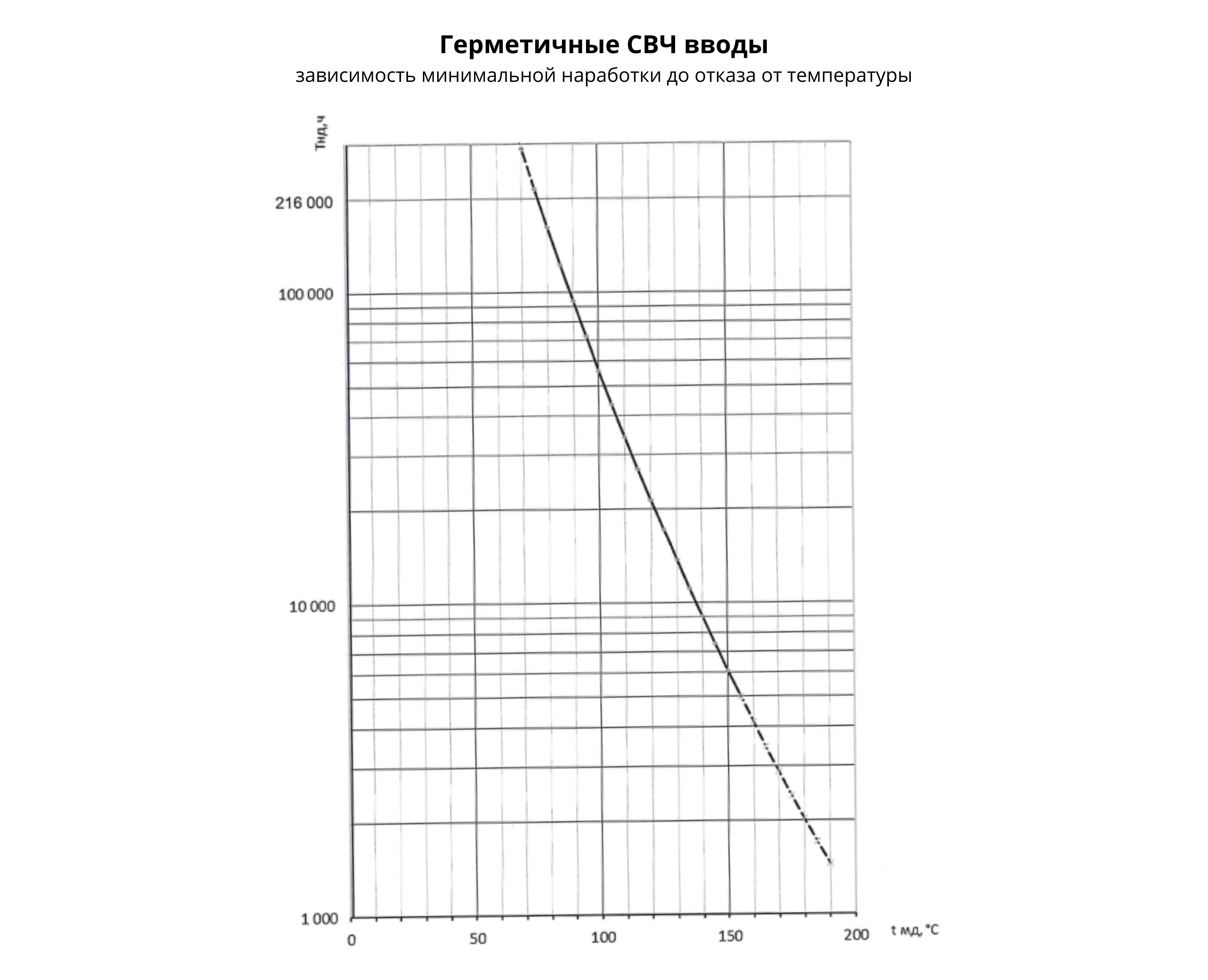

Электрические характеристики | |
Номинальное волновое сопротивление, Ом | 50 |
Диапазон частот, ГГц | 0…8 |
Экранное затухание, не менее, дБ | -65 |
Рабочее напряжение максимальное (амплитудное значение), В | 335 |
Допустимая мощность, Вт | 200 |
КСВН, не более | 1,35 |
Прямые СВЧ-потери, дБ, не более | 0,35 |
Сопротивление изоляции, не менее, МОм | 5000 |
Статистическая нестабильность переходного сопротивления контакта, не более, % | 10 |
Динамическая нестабильность переходного сопротивления контакта, не более, % | 30 |
Эксплуатационные характеристики | |
Пониженное атмосферное давление, Па | 0,67∙103 |
Повышенное атмосферное давление, Па | 294480 |
Натекание (герметичность), м3∙Па/с | 1,3∙10-11 |
Рабочий диапазон температур, ℃ | -60…+155 |
Требование к ВВФ | По группе 1У ГОСТ РВ 20.39.414.1 |
Минимальный срок службы, не менее, лет | 25 |
Схема электрическая
Габаритные и установочные размеры
![](/upload/resize_cache/webp/uf/5c8/mvrn08wsyjaywh7a3przpk44ozaiws60/45.webp)
Область применения
![](/upload/uf/8b4/lka3137ylthxc10w13rh0ca1hyu8lwxz/картинка №18.png)
Подбор по фильтрам
Переход ПКГс-50-006-3,50-В ФИМД.430421.003ТУ
Предельная рабочая частота, ГГц
8
Длина токовывода, l, мм
3,50
Максимальный КСВН
1,35
Радиус на торце токовывода
нет
Потери прямые, дБ не более
0,35
Минимальный срок сохраняемости, лет
25
Герметичность
герметичные
1 000.80 ₽
* Цена указана с НДС
Переход ПКГс-50-006-3,50Р-В ФИМД.430421.003ТУ
Предельная рабочая частота, ГГц
8
Длина токовывода, l, мм
3,50
Максимальный КСВН
1,35
Радиус на торце токовывода
да
Потери прямые, дБ не более
0,35
Минимальный срок сохраняемости, лет
25
Герметичность
герметичные
1 000.80 ₽
* Цена указана с НДС
Переход ПКГс-50-008-4,60-В ФИМД.430421.003ТУ
Предельная рабочая частота, ГГц
8
Длина токовывода, l, мм
4,60
Максимальный КСВН
1,35
Радиус на торце токовывода
нет
Потери прямые, дБ не более
0,35
Минимальный срок сохраняемости, лет
25
Герметичность
герметичные
1 047.60 ₽
* Цена указана с НДС
Переход ПКГс-50-008-4,60Р-В ФИМД.430421.003ТУ
Предельная рабочая частота, ГГц
8
Длина токовывода, l, мм
4,60
Максимальный КСВН
1,35
Радиус на торце токовывода
да
Потери прямые, дБ не более
0,35
Минимальный срок сохраняемости, лет
25
Герметичность
герметичные
1 047.60 ₽
* Цена указана с НДС
