Соединители радиочастотные коаксиальные тип SMP

Радиочастотные коаксиальные соединители типа SMP с номинальным волновым сопротивлением 50 Ом, работающие в диапазоне частот до 18 ГГц, 26,5 ГГц и 40 ГГц. Предназначены для монтажа в СВЧ-устройства и платы, а также кабельные сборки.

Вилка для монтажа в торец платы

SMP вилка, которая предназначена для монтажа в торец платы. Имеет номинальное сопротивление не более 50 Ом, КСВН не более 1,25 и работает в диапазоне частот до 18 ГГц и от 18 до 26,5 ГГц.

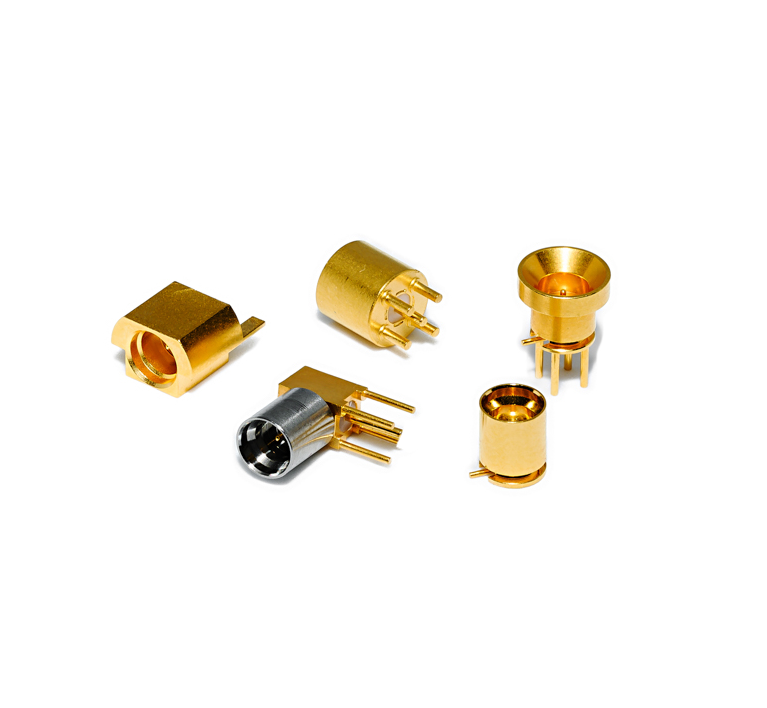

Вилки для печатного монтажа

Применяется для перехода с печатной платы на плату. Работает в диапазоне частот до 18 ГГц, имеет КСВН не более 1,6 и номинальное волновое сопротивление 50 Ом.

Переходы герметичные вилка-вилка

Применяется для соединения SMP розеток между собой. Имеет три типа сочленения.  Монтируется в корпус изделия. Номинально волновое сопротивление 50 Ом, работает в диапазоне частот до 18 ГГц, КСВН не более 1,35.

Переходы герметичные микрополосковые

Герметичные вилки типа SMP, которые монтируются в корпус изделия. Имеет токовывод размер которого варьируется от 0,65 до 3,8 мм. Работает в диапазоне частот до 18 ГГц. Длина корпуса соединителей: 3,05, 3,55 и 4,55 мм.

Переходы розетка-розетка

Используется для соединения вилок типа SMP между собой. Имеют номинальное волновое сопротивление 50 Ом, рабочая частота до 18 ГГц, максимальное амплитудное рабочее напряжение 335В.

Розетки кабельные прямые и угловые

Устанавливают на полужесткие и жесткие кабели. Рабочий диапазон частот до 26,5 ГГц и 40 ГГц, КСВН для прямых розеток не более 1,6, для угловых розеток не более 1,5. Номинальное волновое сопротивление 50 Ом.
