Переходы герметичные микрополосковые тип IX или SMA
![](/upload/iblock/f76/z7kk90zfui6xrklt88xiu9tui90q7mxi/Переходы коаксиальные герметичные микрополосковые.png)
Коаксиальные микрополосковые переходы (КМПП) предназначены для соединения между собой коаксиальной и микрополосковой линий, для работы в электрических цепях радиочастотных трактов в диапазоне частот до 18 ГГц.
технические характеристики
Габаритные и установочные размеры
Структура условного обозначения

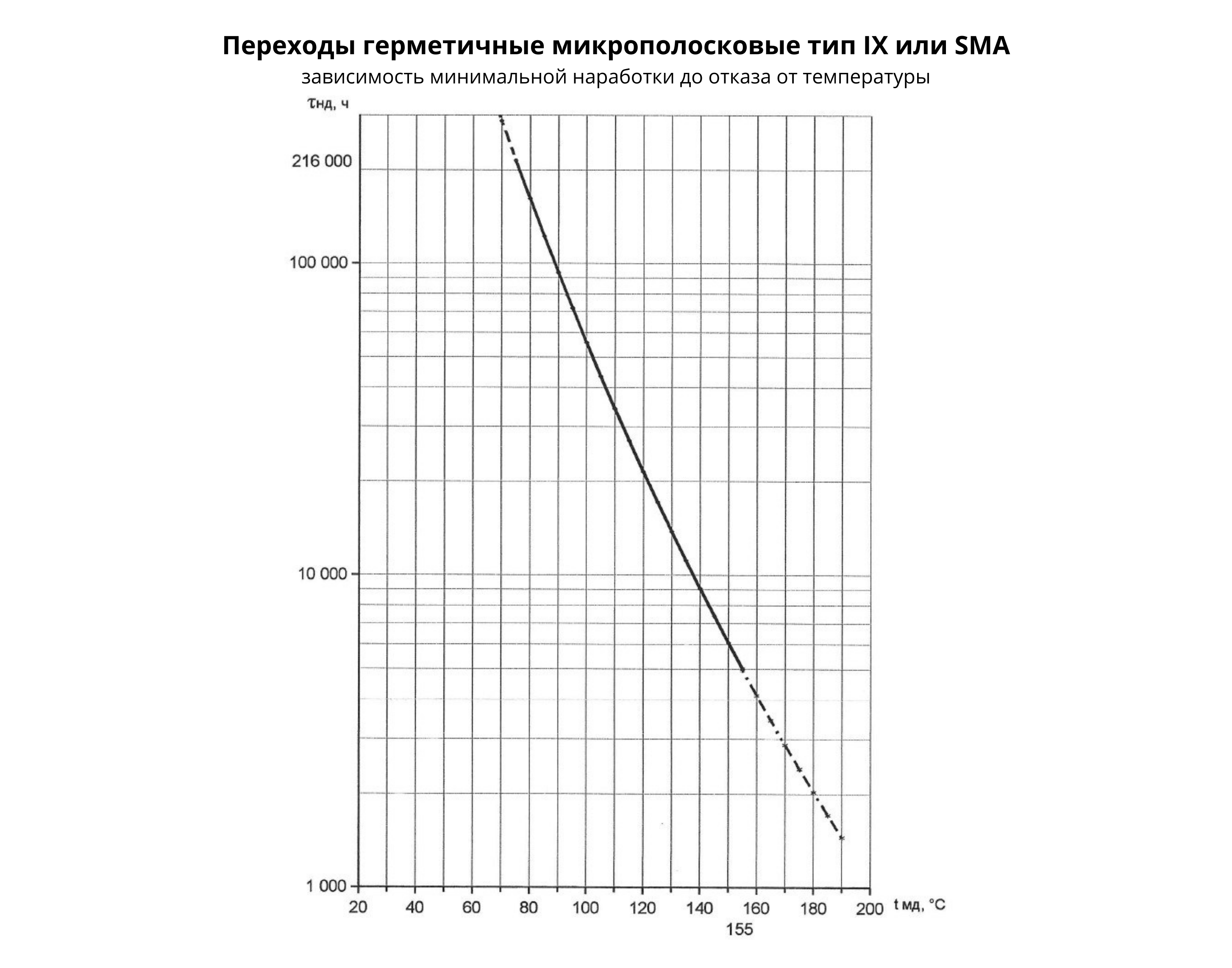

График зависимости
Технические характеристики
Технические характеристики | |
Материал и покрытие проводников |
29НК; БрБ2 М3.Н6.Зл-Ко(99,5-99,9)1 |
Материал изолятора | Ф-4; Стекло С52-1 |
Электрические характеристики | |
Номинальное волновое сопротивление, Ом | 50 |
Диапазон частот, ГГц | 0…18 |
Экранное затухание, не менее, дБ | -60 |
Максимальная пропускная мощность, Вт | 100 |
Рабочее напряжение максимальное (амплитудное значение), В | 200 |
КСВН, не более | 1,35 |
Сопротивление изоляции между внутренним контактом и корпусом перехода, не менее, МОм | 1000 |
Переходное сопротивление контакта «гнезда-вывод на полосковую линию» (R пер.) не более, Ом | 0,03 |
Электрическая прочность изоляции (амплитудное значение), В | 1000 |
Динамическая нестабильность переходного сопротивления контакта, не более, % | 30 |
Минимальная наработка при 155 ℃, не менее, час | 5000 |
Механические характеристики | |
Количество расчленений | 500 |
Усилие расчленения гнезда | От 0,49 до 9,8 Н (0,05-1,0 кгс) |
Эксплуатационные характеристики | |
Пониженное атмосферное давление, Па | 0,67∙103/1,33∙10-4 |
Повышенное атмосферное давление, Па | 294480 |
Натекание (герметичность), не более, м3∙Па∙с-1 | 1,3·10-11 |
Рабочий диапазон температур, ℃ | -60…+155 |
Климатическое исполнение | «В» в соответствии с ГОСТ В 20.39.404 |
Масса, г, не более | 1,2 |
Минимальный срок службы, не менее, лет | 25 |
Схема электрическая
Габаритные и установочные размеры
![](/upload/resize_cache/webp/uf/d9f/7t8sl0qvm3odo68bd4ipch1qjq3xydbp/37.webp)
Область применения
![](/upload/uf/e06/lbzaq726li6jwbqoj5mwpcrm3xl0ueki/картинка №19.png)
![](/upload/resize_cache/webp/uf/38f/upe8xtfnusu27id0xa367b3wdneyvw46/47.webp)
Подбор по фильтрам
Соединитель СРГ-50-751-ИрФВ ФИМД.430421.001ТУ
Тип соединителя
Тип IX, вариант 1
Волновое сопротивление, Ом
50
Максимальный КСВН
1,35
Тип сочленения
резьбовой
Предельная рабочая частота, ГГц
18
Способ монтажа
на микрополосковую линию
Герметичность
герметичные
По запросу
Соединитель СРГ-50-876-ИрФВ ФИМД.430421.001ТУ
Тип соединителя
SMA
Волновое сопротивление, Ом
50
Максимальный КСВН
1,35
Тип сочленения
резьбовой
Предельная рабочая частота, ГГц
18
Способ монтажа
на микрополосковую линию
Герметичность
герметичные
По запросу
Соединитель СРГ-50-876-ИрФМВ ФИМД.430421.001ТУ
Тип соединителя
SMA
Волновое сопротивление, Ом
50
Максимальный КСВН
1,35
Тип сочленения
резьбовой
Предельная рабочая частота, ГГц
18
Способ монтажа
на микрополосковую линию
Герметичность
герметичные
По запросу
