Переключатель МПН-2 10П1Н 33 IP48-1 кругового вращения ФИМД.640121.002 ТУ

Переключатель МПН-2 10П1Н 33 IP48-1 кругового вращения ФИМД.640121.002 ТУ
Переключатель МПН-2 10П1Н 33 IP48-1 кругового вращения ФИМД.640121.002 ТУ Структура обозначений
Переключатель МПН-2 10П1Н 33 IP48-1 кругового вращения ФИМД.640121.002 ТУ Для Datasheet

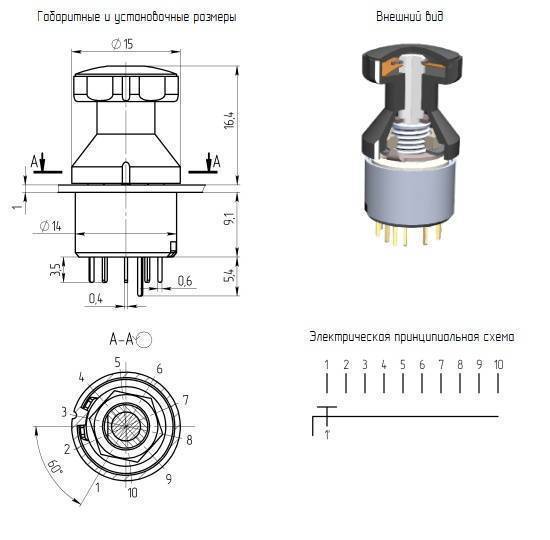

Переключатель МПН-2 10П1Н 33 IP48-1 кругового вращения ФИМД.640121.002 ТУ Разметка для крепления или монтажа
Переключатель МПН-2 10П1Н 33 IP48-1 кругового вращения ФИМД.640121.002 ТУ Электрическая принципиальная схема
Смотреть 3D модельСкачать 3D модель
1 741.52 ₽

* Цена указана с НДС

-
+
 Купить в 1 клик Запросить образец
Скачать инструкцию по монтажу
Скачать технические характеристики
Скачать каталог pdf
Запросить прайс лист
технические характеристики
описание
условия заказа
Технические характеристики
Общие характеристики
Климатическая категория по ГОСТ 28198-89
60/100/21
Масса, г, не более
8
Технические характеристики
Количество направлений (Н)
1
Количество положений (П)
10
Степень защиты по ГОСТ 14254
IP48
Тип вала
с лыской
Тип коммутаций
без разрыва
Тип монтажа
объёмный, печатный
Конструктивное исполнение
кругового вращения
Дополнительная опция
защищённая позиция
Вылет вала от монтажной плоскости, мм
16
Условия эксплуатации
Механический удар одиночного действия
1000 g
Минимальный срок сохраняемости, лет
20
Синусоидальная вибрация
20 g от 20 до 3000 Гц
Атмосферное пониженное давление, рабочее, Па
6*10^4
Температура окружающей среды, 0C
от - 60 до + 100
Механический удар одиночного действия, g
1000
Температура окружающей среды, °С
от - 60 до + 100
Атмосферное пониженное давление, рабочее, Па
6*10^4
Минимальный срок сохраняемости, лет
20
Температура окружающей среды, °С
от - 60 до + 100
Описание
МПН-2 малогабаритный поворотный низкочастотный переключатель с безобрывным переключением контактов предназначен для работы в цепях постоянного и переменного тока электронной аппаратуры.
Конструкция переключателя, встроенного в аппаратуру, обеспечивает водонепроницаемость при погружении в воду на глубину 30 м при работающем вале.
Переключатель дополнительно снабжён ручкой и её монтажными элементами, которые фиксируют необходимое положение переключателя. Для переключения в любое положение кроме "защищённого" необходимо просто повернуть ручку, а для "защищённой позиции" требуется оттянуть ручку вверх на 1 мм с усилием 1 кг, повернуть в данное положение и отпустить ручку.
Порядковый номер положения (позиции), которое необходимо фиксировать оговаривается при заказе.
